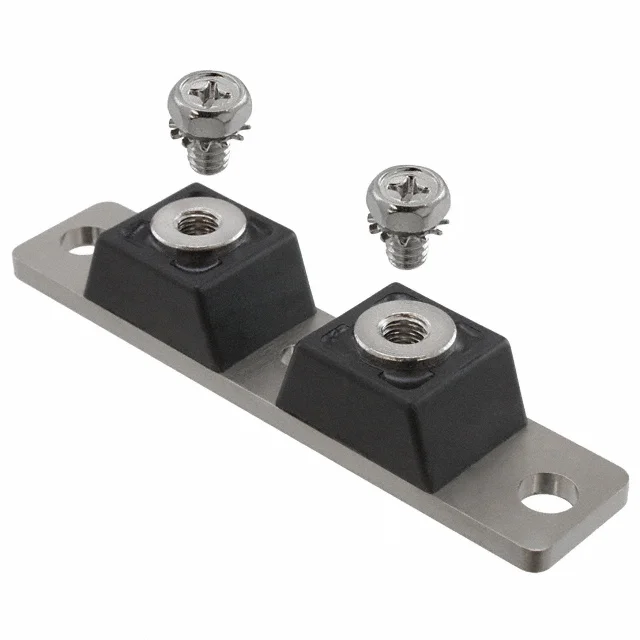

MBR12040CTR
DIODE MODULE 40V 120A 2TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR12040CTR
MBR12040CTR Hakkında
MBR12040CTR, GeneSiC Semiconductor tarafından üretilen 40V/120A Schottky diyot modülüdür. Twin Tower kasa tipi ile chassis mount uygulamalarına uygun olarak tasarlanmıştır. Common Anode konfigürasyonlu 1 çift diyot içeren bu bileşen, yüksek akım doğrultma uygulamalarında kullanılır. Fast Recovery karakteristiği (≤500ns) ile hızlı anahtarlama işlemlerinde etkin performans gösterir. 650mV forward voltage ve 3mA reverse leakage akımı özellikleri ile düşük güç kaybı sağlar. -55°C ile 150°C arasında güvenli çalışma aralığında kullanılabilir. Güç kaynakları, invertörler, UPS sistemleri ve endüstriyel doğrultma uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A (DC) |
| Current - Reverse Leakage @ Vr | 3 mA @ 20 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Twin Tower |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
