Diyotlar - Doğrultucular - Diziler

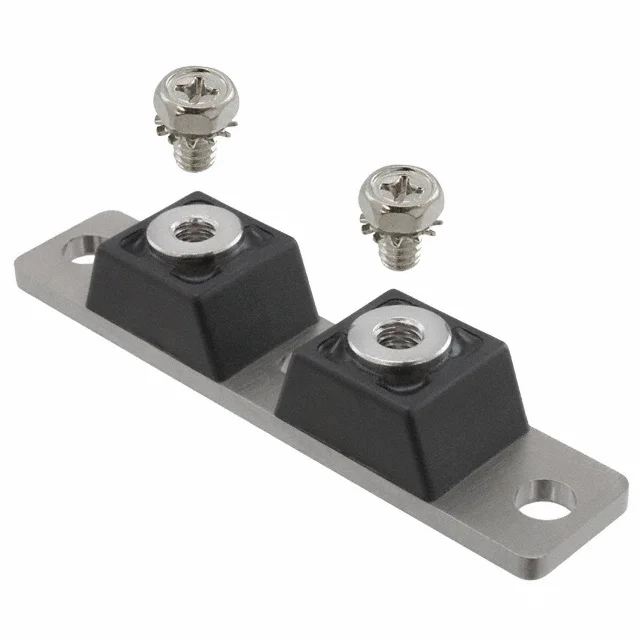

MBR12035CT
DIODE MODULE 35V 120A 2TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR12035CT
MBR12035CT Hakkında
MBR12035CT, GeneSiC Semiconductor tarafından üretilen bir Schottky diyot modülüdür. Twin Tower kasa tipi ile chassis mount uygulamalarında kullanılır. 120A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, 35V maksimum ters gerilim değerinde çalışır. Ortak katot konfigürasyonunda iki diyot içeren modül, 650mV ön gerilim düşümünü 120A akımda gerçekleştirir. -55°C ile 150°C arasındaki çalışma sıcaklık aralığında dayanıklı bir tasarıma sahiptir. Fast recovery özelliği sayesinde 500ns'nin altında anahtarlama hızı gösterir. Güç kaynakları, invertörler, kompaktör uygulamaları ve endüstriyel doğrultma devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A (DC) |
| Current - Reverse Leakage @ Vr | 3 mA @ 20 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Twin Tower |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
