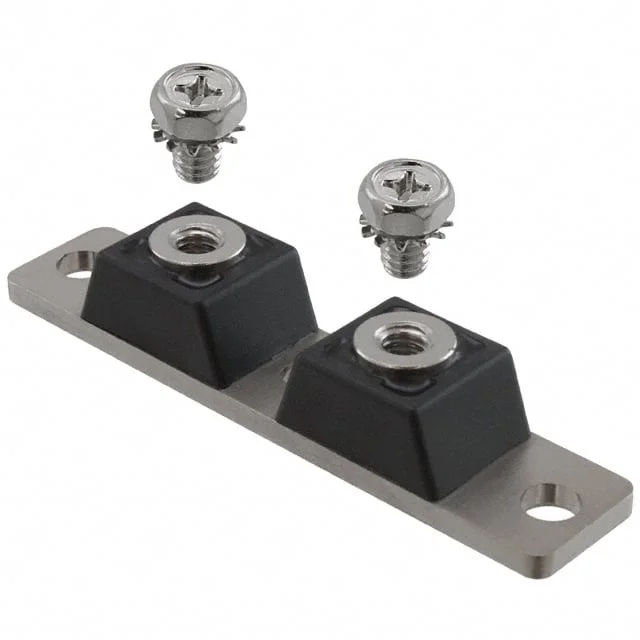

MBR120200CTR
DIODE SCHOTTKY 200V 60A 2 TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR120200
MBR120200CTR Hakkında
MBR120200CTR, GeneSiC Semiconductor tarafından üretilen 200V 60A kapasiteli Schottky diyot çiftidir. Common Anode konfigürasyonunda Twin Tower paketinde sunulan bu komponent, hızlı düzeltme özellikleri ve düşük forward voltaj düşüşü ile AC/DC dönüştürücü, güç kaynakları ve endüstriyel uygulamalarda doğrultma görevinde kullanılır. 920 mV @ 60A forward voltaj değeri ve 200V reverse voltage yeteneği ile orta güç seviyesi uygulamalara uygun bir seçimdir. -55°C ile 150°C arasında çalışabilen bu diyot, Chassis Mount montaj tipi ile PCB'ye doğrudan monte edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 1 mA @ 200 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Twin Tower |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 920 mV @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
