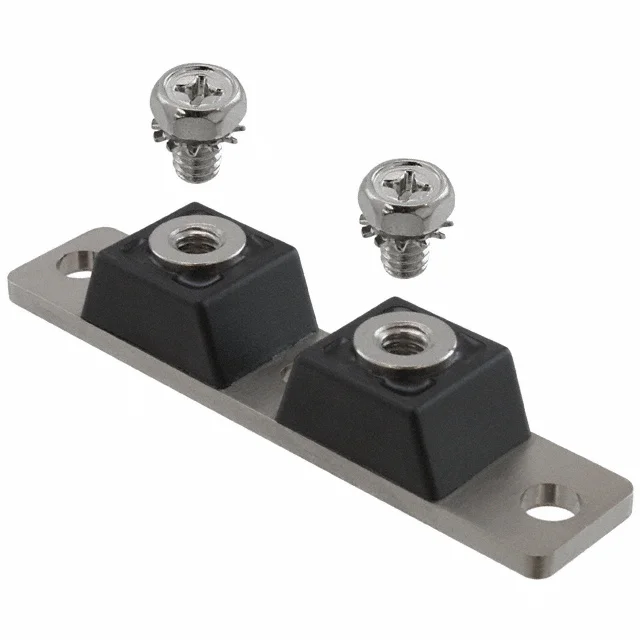

MBR120100CTR
DIODE MODULE 100V 120A 2TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR120100CTR
MBR120100CTR Hakkında
MBR120100CTR, GeneSiC Semiconductor tarafından üretilen Schottky diyot modülü olup, 100V ters gerilim ve 120A ortalama doğrultulmuş akım kapasitesine sahiptir. Twin Tower kasa tipi ile chassis montajı için tasarlanmıştır. 1 Pair Common Cathode konfigürasyonunda iki diyotun bulunduğu bu modül, hızlı iyileşme özelliğine (≤500ns) ve düşük forward gerilime (max 840mV @ 60A) sahiptir. Güç kaynakları, inverterler, motor kontrol devreleri ve yüksek akımlı doğrultama uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A (DC) |
| Current - Reverse Leakage @ Vr | 3 mA @ 20 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | Twin Tower |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
