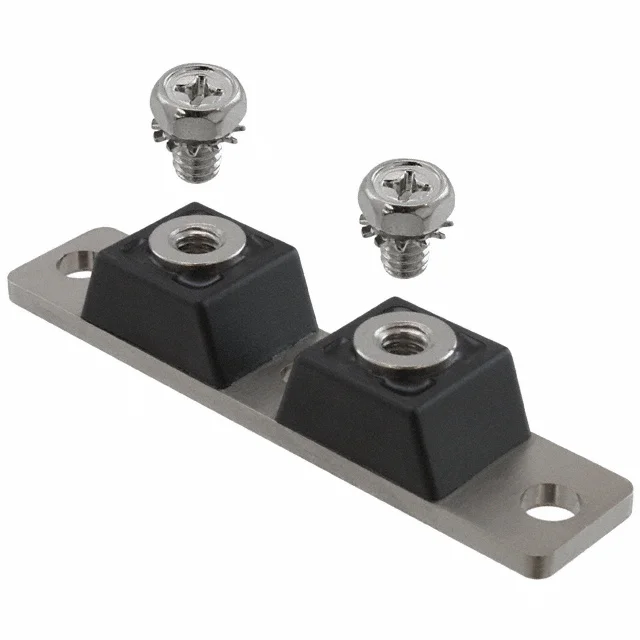

MBR120100CT
DIODE MODULE 100V 120A 2TOWER
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR120100CT
MBR120100CT Hakkında
MBR120100CT, GeneSiC Semiconductor tarafından üretilen Schottky diyot modülüdür. Twin Tower kasa tipi ile chassis mount uygulamalarına uygun olarak tasarlanmıştır. 100V maksimum ters gerilim ve 120A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, invertörler ve AC/DC dönüştürücülerde kullanılır. 1 Pair Common Anode konfigürasyonuna sahip olan bileşen, 60A akım değerinde 840mV forward voltage karakteristiğine ve 500ns'den küçük recovery time'a sahiptir. Düşük forward voltage düşüşü sayesinde ısı kaybı minimize edilir. Endüstriyel, telekomünikasyon ve yenilenebilir enerji uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A (DC) |
| Current - Reverse Leakage @ Vr | 3 mA @ 20 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | Twin Tower |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
