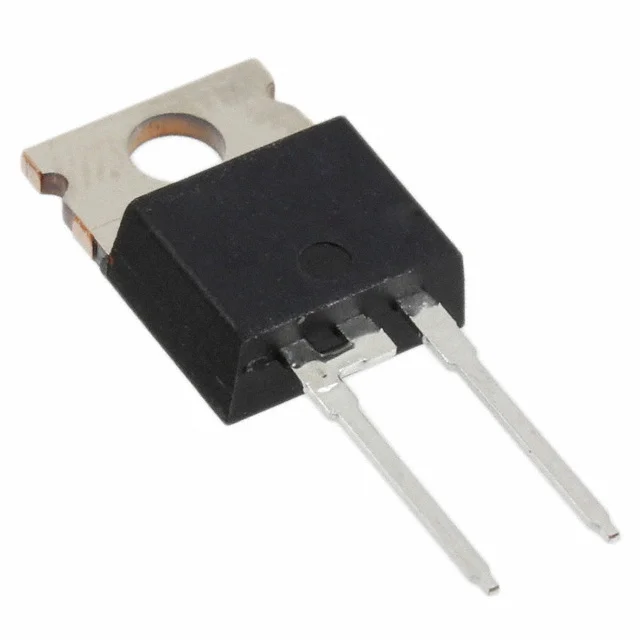

MBR1045-10HE3/45
DIODE SCHOTTKY ARRAY TO220AC
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR1045
MBR1045-10HE3/45 Hakkında
MBR1045-10HE3/45, Vishay tarafından üretilen Schottky doğrultma diyot dizisidir. TO-220-2 paketi içerisinde konumlandırılan bu bileşen, 45V ters gerilim ve 20A ileri akım kapasitesine sahiptir. Hızlı geri kazanım özelliği (500ns veya daha hızlı) sayesinde anahtarlama uygulamalarında kullanılır. Maksimum 840mV ileri voltaj düşümü ile düşük enerji kaybı sağlar. Diyot dizileri, güç kaynakları, AC/DC dönüştürücüler, kaynak düzenleyicileri ve ters akım koruması gereken endüstriyel uygulamalarda yaygın olarak kullanılır. -65°C ile +150°C arasında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-220-2 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 20 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
