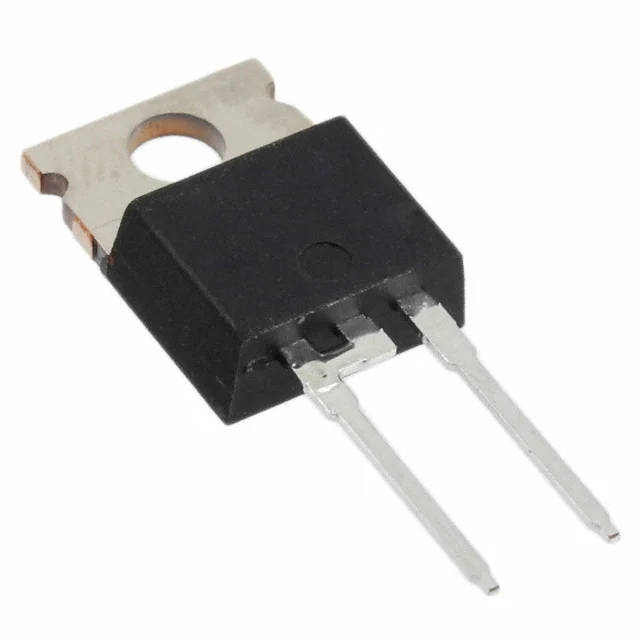

MBR1035-4HE3/45
DIODE SCHOTTKY ARRAY TO220AC
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MBR1035
MBR1035-4HE3/45 Hakkında
MBR1035-4HE3/45, Vishay tarafından üretilen Schottky diyot arrayıdır. TO-220-2 paketinde gelen bu bileşen, 35V ters voltaj (Vr) ile çalışmakta olup, 20A akımda maksimum 840mV ileri gerilime sahiptir. Fast recovery özelliği ile 500ns'den düşük anahtarlama süresi sağlayan bu diyot, güç kaynakları, AC/DC dönüştürücüler ve yüksek akımlı doğrultma uygulamalarında kullanılır. -65°C ile 150°C arasında çalışma sıcaklık aralığına sahip olup, through-hole montajı destekler. Ters kaçak akımı 35V'de 100µA seviyesindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 µA @ 35 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-220-2 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
