Diyotlar - Doğrultucular - Tekil

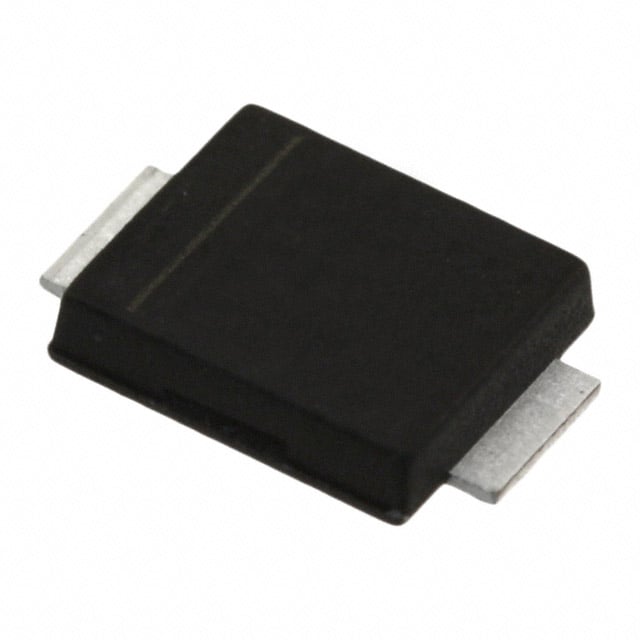

MB210F_R1_00001
SMBF, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MB210F
MB210F_R1_00001 Hakkında
MB210F_R1_00001, PANJIT üretimi Surface Mount Schottky doğrultucu diyottur. 2A ortalama doğrultulmuş akım ve 100V maksimum reverse voltaj ile düşük güç uygulamalarında kullanılır. Fast recovery karakteristiğine sahip olup (≤500ns), 800mV forward voltaj düşüşü ile verimli doğrultma sağlar. DO-221AA (SMB) paketinde sunulan bileşen, anahtarlamalı güç kaynakları, AC/DC dönüştürücüler ve düşük frekanslı devre tasarımlarında yaygın olarak uygulanır. -55°C ile +150°C arası çalışma sıcaklık aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 90pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 50 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMBF |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
