Zener Diyotlar - Tekil

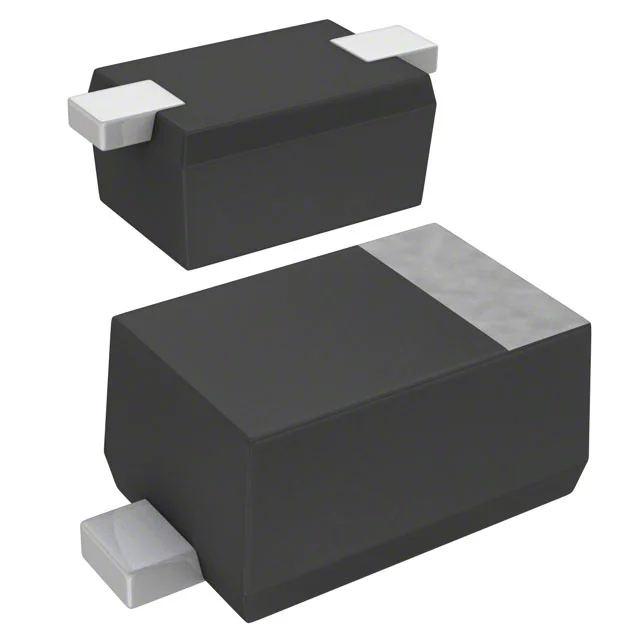

MAZS024G0L
DIODE ZENER 2.4V 150MW SSMINI2
- Üretici
- Panasonic
- Paket/Kılıf
- SC-79
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- MAZS024G
MAZS024G0L Hakkında
Panasonic MAZS024G0L, 2.4V nominal gerilim değerine sahip Surface Mount Zener diyottur. 150mW maksimum güç dağıtım kapasitesi ile düşük güçlü devre uygulamalarında regülasyon ve koruma işlevlerinde kullanılır. SC-79 (SOD-523) SMD paketinde sunulan bu komponent, ±7% voltaj toleransı ve maksimum 100 Ohms impedans ile kararlı referans gerilimi sağlar. 1V @ 10mA forward gerilim özelliğine sahiptir. Analog devrelerde voltaj referansı, korumalı güç kaynakları ve sinyal kondisyonlama uygulamalarında tercih edilir. Küçük boyutu ve düşük ters sızıntı akımı (120µA @ 1V) özellikleri ile kompakt tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 120 µA @ 1 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Package / Case | SC-79, SOD-523 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Supplier Device Package | SSMini2-F4 |
| Tolerance | ±7% |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 2.4 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
