Transistörler - Bipolar (BJT) - RF
MAX2602ESA-T

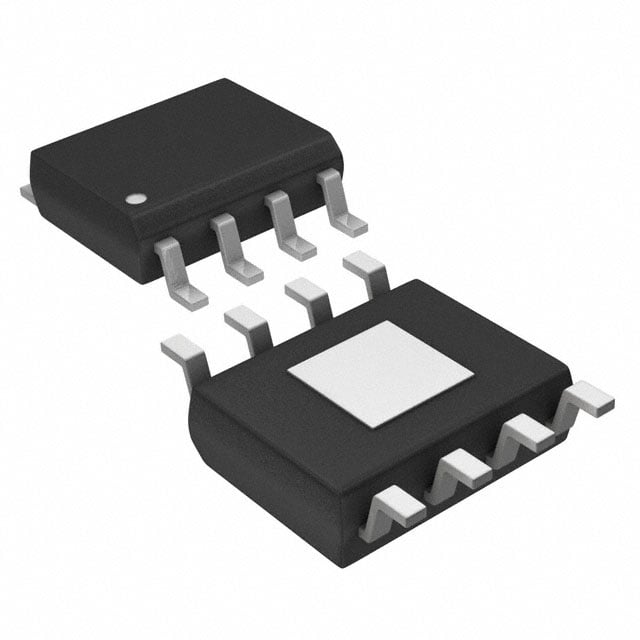

RF TRANS NPN 15V 1GHZ 8SOIC
- Üretici
- Analog Devices, Inc.
- Paket/Kılıf
- 8-SOIC-EP
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MAX2602
MAX2602ESA-T Hakkında
MAX2602ESA-T, Analog Devices tarafından üretilen Surface Mount RF NPN transistörüdür. 1GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 15V maksimum collector-emitter breakdown voltajı, 1.2A maksimum collector akımı ve 6.4W maksimum güç yönetimi kapasitesine sahiptir. 11.6dB gain ve 3.3dB noise figure (836MHz'de) özellikleriyle RF ön uç tasarımlarında, düşük gürültülü amplifikatör devrelerinde ve yüksek frekans sinyal işleme uygulamalarında tercih edilir. 8-SOIC-EP (Exposed Pad) paket tipiyle kompakt tasarımlara uygun montaj sağlar. Maksimum 150°C junction sıcaklığında çalışabilir. Not: Bu ürün obsolete (üretimi sonlandırılmış) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.2A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 250mA, 3V |
| Frequency - Transition | 1GHz |
| Gain | 11.6dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3.3dB @ 836MHz |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 6.4W |
| Supplier Device Package | 8-SOIC-EP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
