Transistörler - Bipolar (BJT) - RF

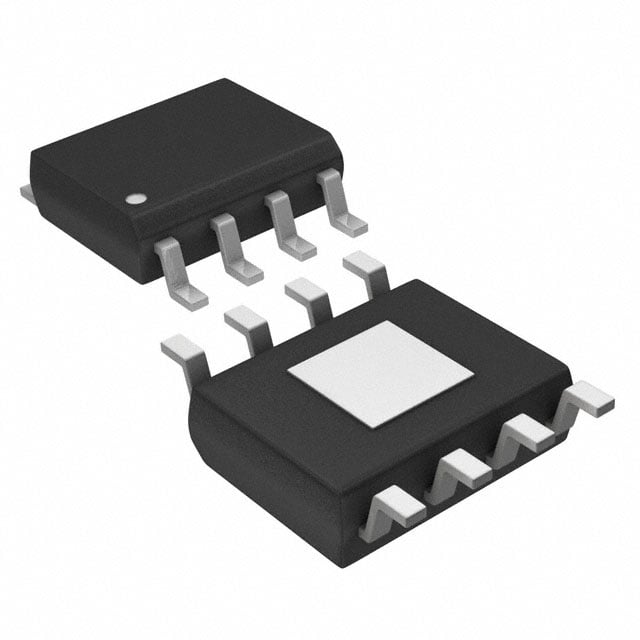

MAX2602ESA
RF TRANS NPN 15V 1GHZ 8SOIC
- Üretici
- Analog Devices, Inc.
- Paket/Kılıf
- 8-SOIC-EP
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MAX2602
MAX2602ESA Hakkında
MAX2602ESA, Analog Devices tarafından üretilen yüksek frekanslı NPN transistördür. 1GHz transition frequency ve 15V kollektör-emitter breakdown voltajı ile RF uygulamalarında kullanılmak üzere tasarlanmıştır. 8-SOIC-EP surface mount paketinde sunulan bu bileşen, maksimum 1.2A kollektör akımı ve 6.4W güç yeteneğine sahiptir. 836MHz'de 3.3dB noise figure değeri ile düşük gürültülü RF amplifikatör devreleri, ön uç alıcıları ve diğer RF sinyal işleme uygulamalarında kullanılabilir. 11.6dB kazanç özellikleri ile mikrobölge haberleşme, mobil iletişim ve endüstriyel RF sistemlerinde yer alır. Maksimum çalışma sıcaklığı 150°C'dir. Ürün mevcut üretimde kullanımdan kaldırılmış olup, yerdeğiştirme uygulamalarında dikkate alınmalıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.2A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 250mA, 3V |
| Frequency - Transition | 1GHz |
| Gain | 11.6dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3.3dB @ 836MHz |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 6.4W |
| Supplier Device Package | 8-SOIC-EP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
