Transistörler - Bipolar (BJT) - RF

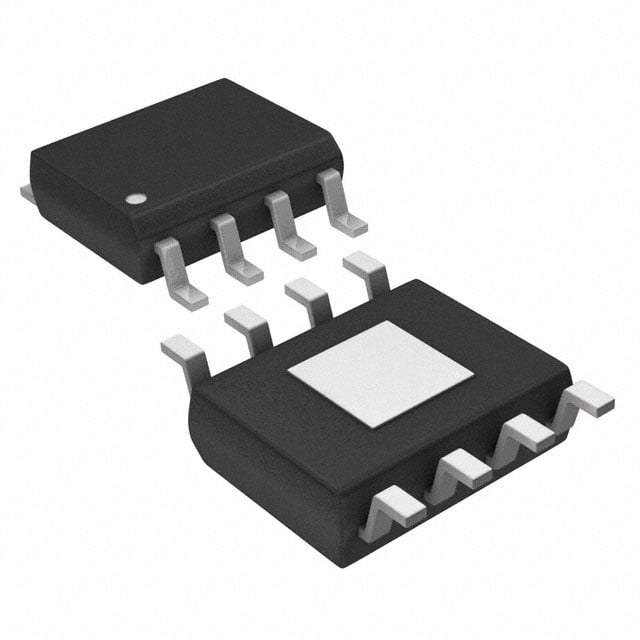

MAX2601ESA-T
RF TRANS NPN 15V 1GHZ 8SOIC
- Üretici
- Analog Devices, Inc.
- Paket/Kılıf
- 8-SOIC-EP
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MAX2601
MAX2601ESA-T Hakkında
MAX2601ESA-T, Analog Devices tarafından üretilen bir NPN RF transistörüdür. 1GHz transition frequency ile yüksek frekanslı RF uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 1.2A kollektör akımı ve 15V Vce(max) değerleri ile güç amplifikasyonu gerektiren devreler için uygundur. 11.6dB kazanç ve 3.3dB (836MHz'de) gürültü figürü ile haberleşme, kablosuz ve radar sistemleri gibi uygulamalarda yer bulur. Surface mount 8-SOIC-EP pakette sunulan komponent, 150°C'ye kadar çalışabilir. Maksimum 6.4W güç tüketimi ile moderatör RF amplifikatörü tasarımlarında tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.2A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 250mA, 3V |
| Frequency - Transition | 1GHz |
| Gain | 11.6dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3.3dB @ 836MHz |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 6.4W |
| Supplier Device Package | 8-SOIC-EP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
