Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
MAVR-011020-14110P
SOLDERABLE GAAS CONSTANT GAMMA F
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MAVR-011020-14110P
MAVR-011020-14110P Hakkında

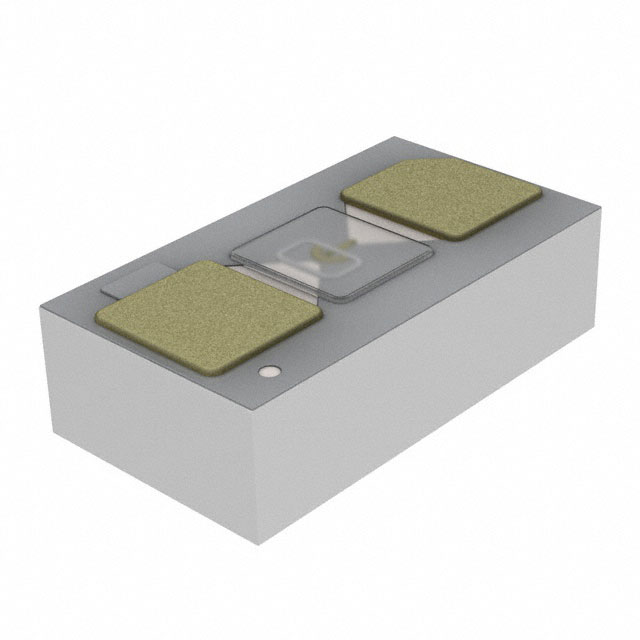

MAVR-011020-14110P, MACOM tarafından üretilen GaAs tabanlı değişken kapasitanslı diyot (varicap/varaktör) bileşenidir. Bu komponent, sabit gamma karakteristiği ile tasarlanmış olup, RF ve mikrodalga uygulamalarında frekans ayarlama, empedans eşitleme ve resonans kontrolü gibi işlevleri yerine getirir. 0.05pF nominal kapasitansı ve 3000 Q değeri (50MHz'de 4V'da) ile düşük kayıplı ve yüksek seçiciliğe sahiptir. Surface mount 2-XFDFN paketi içinde sunulan bileşen, -40°C ile 125°C arasında çalışır. 22V pik ters gerilim sınırlaması ile analog tuning devrelerinde, PLL sistemlerinde ve VCO tasarımında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.05pF @ 15V, 1MHz |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | 2-XFDFN, FCDFN |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 50MHz |
| Supplier Device Package | 2-FlipChip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
