Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

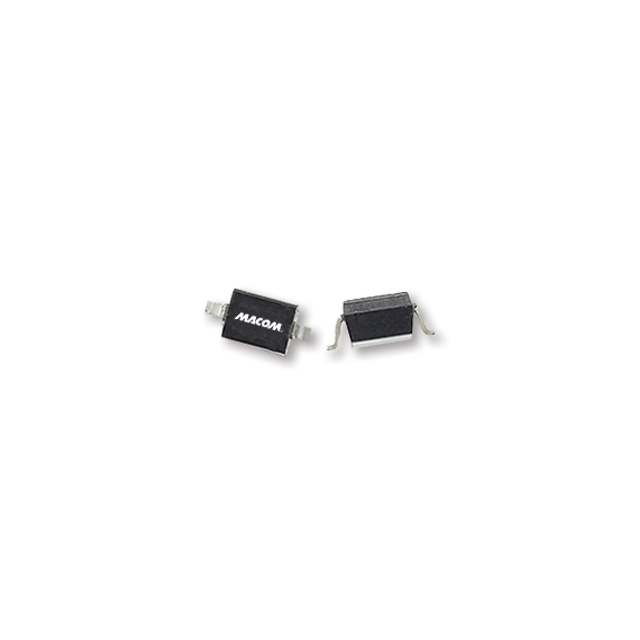

MAVR-001320-11410T
DIODE,VARACTOR,PB-FREE MA4ST1320
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- MAVR-001320
MAVR-001320-11410T Hakkında
MAVR-001320-11410T, MACOM Technology Solutions tarafından üretilen tek varactor diyottur. 1MHz'de 4V ters gerilim koşulunda 17pF kapasitans değerine sahip olup, 3.37 oranında kapasitans varyasyonu sağlar. Kompakt SC-76/SOD-323 yüzey montaj paketinde sunulan bu bileşen, -55°C ile 125°C arasında çalışabilir ve maksimum 12V ters gerilime dayanabilir. Frekans ayarlı LC devrelerinde, VCO (Voltage Controlled Oscillator) uygulamalarında ve tuning devreleri tasarımında kullanılır. RoHS uyumlu kurşunsuz dizaynı modern elektronik uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 17pF @ 4V, 1MHz |
| Capacitance Ratio | 3.37 |
| Capacitance Ratio Condition | C0.5/C3 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
