Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

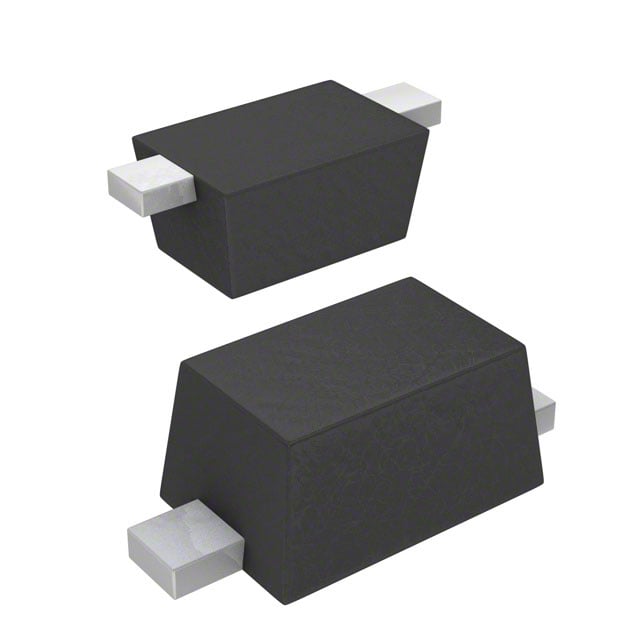

MAVR-000250-12790T
DIODE,HYPERABRUPTVARACTOR,SC-79,
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- SC-79
- Seri / Aile Numarası
- MAVR-000250-12790T
MAVR-000250-12790T Hakkında
MAVR-000250-12790T, MACOM Technology Solutions tarafından üretilen hyperabrupt varactor diyottur. SC-79 (SOD-523) yüzey montaj paketinde sunulan bu bileşen, kapasitans modülasyonu gerektiren RF ve mikrodalga uygulamalarında kullanılır. 1.8pF @ 4V, 1MHz kapasitansa sahip olan diyot, 3.5 kapasitans oranı ile geniş frekans ayarlama aralığı sağlar. 12V maksimum ters gerilim dayanımı ve -55°C ile 125°C arasında çalışma sıcaklığına sahiptir. 50MHz'de 450 Q değeri ile düşük kayıplı performans sunar. Frekans sentez devreleri, VCO (Voltage Controlled Oscillator), impedans eşitlemesi ve faz ayarlayıcı uygulamalarında kullanım için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.8pF @ 4V, 1MHz |
| Capacitance Ratio | 3.5 |
| Capacitance Ratio Condition | C0.5/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | SC-79, SOD-523 |
| Part Status | Active |
| Q @ Vr, F | 450 @ 2V, 50MHz |
| Supplier Device Package | SC-79 |
| Voltage - Peak Reverse (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
