Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

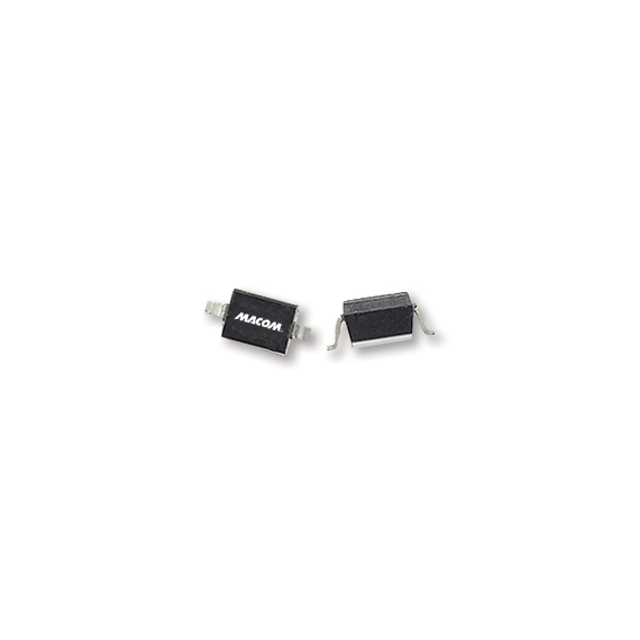

MAVR-000250-11410T
DIODE,VARACTOR,PB-FREE MA4ST250
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- MAVR-000250
MAVR-000250-11410T Hakkında
MAVR-000250-11410T, MACOM tarafından üretilen tek kanallı varactor (değişken kapasitanslı) diyottur. SOD-323 yüzey monte paketinde sunulan bu bileşen, 4V'ta 1.8pF nominal kapasitansı ve 3.5 kapasitans oranına (C0.5/C4) sahiptir. 12V maksimum ters gerilim desteği ile voltaj kontrollü kapasitans uygulamalarında kullanılır. -55°C ile 125°C arasında çalışan bu diyot, frekans ayarlanabilir osilatörler, PLL devreleri, empedans eşitleme ve frekans modülasyon uygulamalarında tercih edilir. 50MHz'de 450 Q değeri ile iyi frekans selektivitesi sağlar. RoHS uyumlu (kurşunsuz) tasarımı ile modern elektronik sistemlere entegrasyona uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.8pF @ 4V, 1MHz |
| Capacitance Ratio | 3.5 |
| Capacitance Ratio Condition | C0.5/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Q @ Vr, F | 450 @ 2V, 50MHz |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
