Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

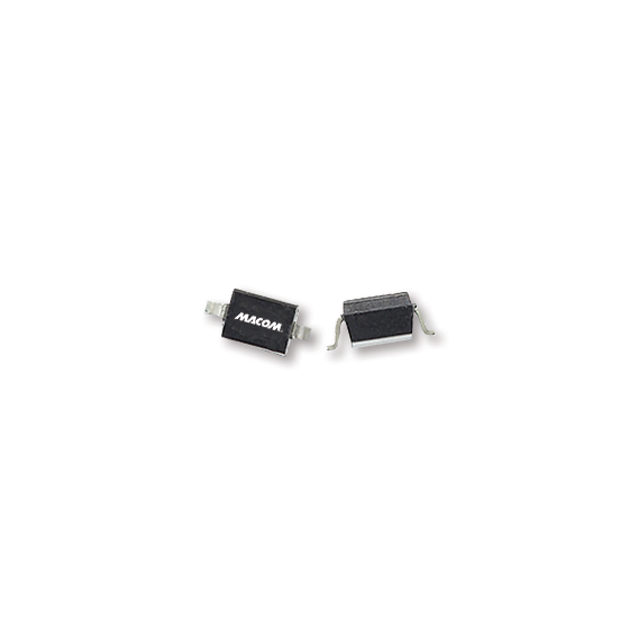

MAVR-000240-11410T
VARACTOR,LEAD-FREE,PLASTIC
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- MAVR-000240-11410T
MAVR-000240-11410T Hakkında
MAVR-000240-11410T, MACOM Technology Solutions tarafından üretilen kurşunsuz plastik kaplı tek varactor diyottur. 2.3pF nominal kapasitansı ve 3.5 kapasitans oranı ile frekans modülasyonu, ayarlı osilatörler ve filtre uygulamalarında kullanılır. Surface mount SOD-323 paketinde sunulan bu bileşen, 1MHz'de ölçülen kapasitans değerine ve 50MHz'de 450 Q faktörüne sahiptir. -55°C ile 125°C arasındaki geniş çalışma sıcaklık aralığı, 12V maksimum ters gerilim ve yüksek Q değeri ile RF ve mikrodalgauygulamalarında frekans ayarlama ve empedans eşleştirme işlevlerini gerçekleştiren kritik bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.3pF @ 4V, 1MHz |
| Capacitance Ratio | 3.5 |
| Capacitance Ratio Condition | C0.5/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Q @ Vr, F | 450 @ 2V, 50MHz |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
