Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

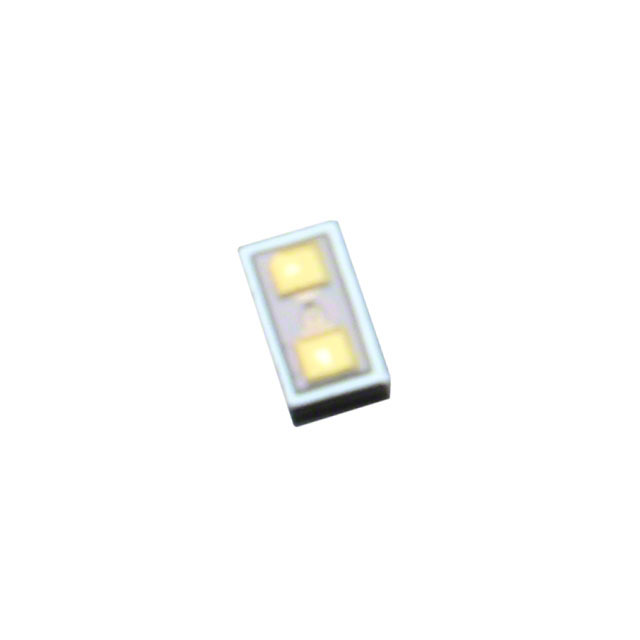

MAVR-000120-14110G
DIODE VARACTOR
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MAVR-000120-14110G
MAVR-000120-14110G Hakkında
MAVR-000120-14110G, MACOM Technology Solutions tarafından üretilen tek junction varactor diyotudur. 0.2pF kapasitans değeri ile 10V ters gerilimde çalışır ve 1MHz frekansında ölçülmüştür. 4V'te 3000 Q faktörü ile 50MHz'de yüksek kalite faktörü sunmaktadır. 2-XFDFN (2-FlipChip) yüzey montajlı paketinde tasarlanmış olan bu komponent, maksimum 20V ters gerilime dayanabilir. Çalışma sıcaklığı aralığı -40°C ile 125°C (junction) arasında değişmektedir. Varactor diyotlar frekans modülasyon, ayarlı osilatörler, filtreler ve impedans eşleştirme devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.2pF @ 10V, 1MHz |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | 2-XFDFN, FCDFN |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 50MHz |
| Supplier Device Package | 2-FlipChip |
| Voltage - Peak Reverse (Max) | 20 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
