Transistörler - Bipolar (BJT) - Diziler

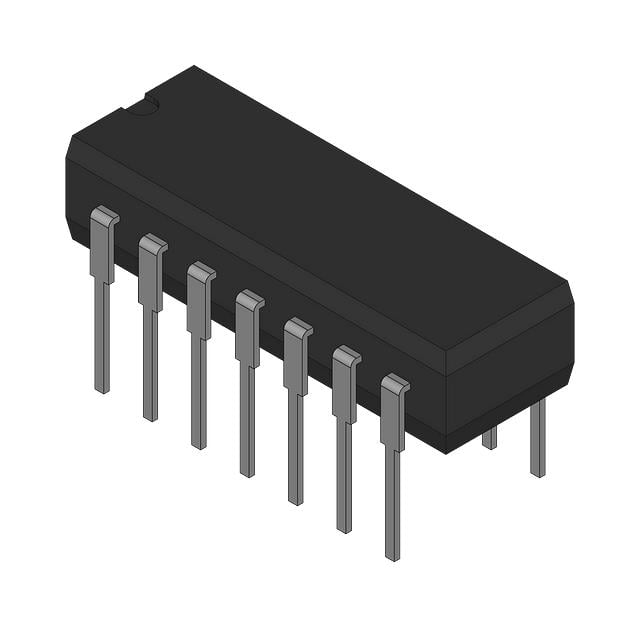

MAT04FY
MATCHED QUAD TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 14-CERDIP
- Seri / Aile Numarası
- MAT04
MAT04FY Hakkında
MAT04FY, Rochester Electronics tarafından üretilen eşleştirilmiş dörtlü transistör dizisidir. 14-pin CERDIP paketinde sunulan bu bileşen, 4 adet NPN transistörden oluşan eşleştirilmiş çiftler içerir. Maksimum 30mA kolektör akımı, 400 minimum DC akım kazancı (hFE) ve 300MHz transition frequency ile çalışır. -40°C ile 85°C arası sıcaklık aralığında kullanılabilir. Maksimum 350mW güç tüketimi ve 40V kolektör-emitter breakdown voltajı özellikleri vardır. Eşleştirilmiş transistör yapısı sayesinde analog sinyal işleme, diferansiyel amplifikatörler, karşılaştırıcılar ve hassas ölçüm uygulamalarında tercih edilir. Through-hole montaj türüne sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 5nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 1mA, 30V |
| Frequency - Transition | 300MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | 14-CERDIP |
| Transistor Type | 4 NPN (Quad) Matched Pairs |
| Vce Saturation (Max) @ Ib, Ic | 60mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
