Transistörler - Bipolar (BJT) - Diziler

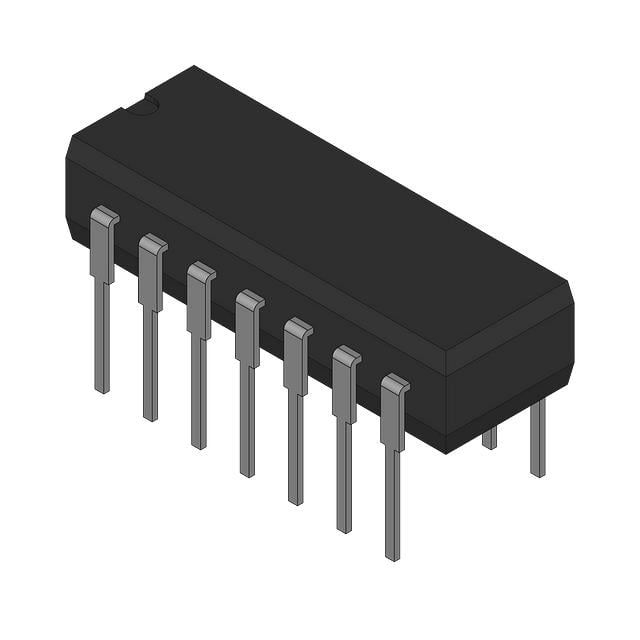

MAT04EY
MATCHED QUAD TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 14-CERDIP
- Seri / Aile Numarası
- MAT04
MAT04EY Hakkında
MAT04EY, Rochester Electronics tarafından üretilen matched quad transistor array bileşenidir. 4 adet NPN transistörden oluşan bu dizi, eşleştirilmiş transistör çiftleri içerir ve hassas analog uygulamalarında transistör parametrelerinin tutarlılığı gereken devrelerde kullanılır. 300MHz transition frequency ile orta frekanslı uygulamalara uygundir. Maksimum 30mA kolektor akımı ve 400 minimum DC current gain (hFE) ile ses amplifikasyonu, logaritmik kompresyon, çarpıcı (multiplier) ve sıcaklık kompansasyonu devrelerinde yaygın olarak tercih edilir. 14-CERDIP paket tipi ile through-hole montajı destekler. -40°C ~ 85°C çalışma sıcaklık aralığında endüstriyel ve profesyonel cihazlarda güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 5nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 1mA, 30V |
| Frequency - Transition | 300MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | 14-CERDIP |
| Transistor Type | 4 NPN (Quad) Matched Pairs |
| Vce Saturation (Max) @ Ib, Ic | 60mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
