Transistörler - Bipolar (BJT) - Diziler

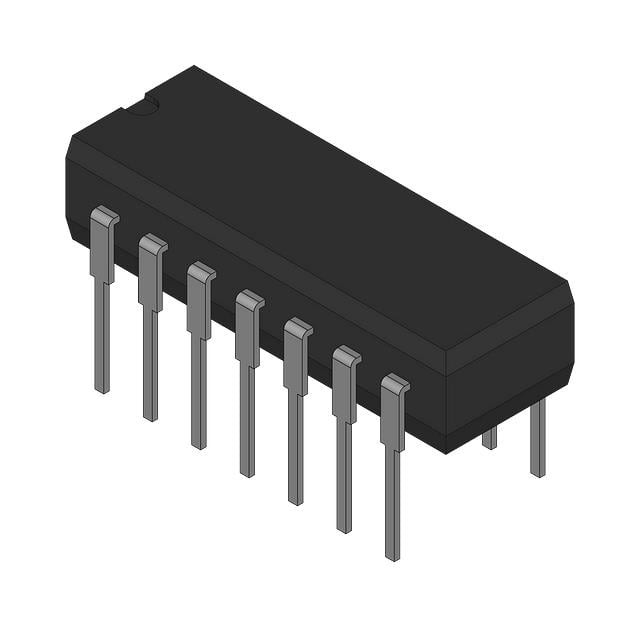

MAT04BY
MATCHED QUAD TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 14-CERDIP
- Seri / Aile Numarası
- MAT04
MAT04BY Hakkında
MAT04BY, Rochester Electronics tarafından üretilen 4 adet NPN transistörün eşleştirilmiş çift konfigürasyonunda sunulan bir dizinin (array) entegre devresidir. 14-CERDIP ceramic paket içinde monte edilen bu bileşen, hassas analog uygulamalar ve diferansiyel amplifikatör tasarımlarında kullanılır. Yüksek DC akım kazancı (hFE min 400 @ 1mA), düşük collector cutoff akımı ve eşleştirilmiş karakteristiği sayesinde, sıcaklık ve zaman stabilitesi kritik olan uygulamalarda tercih edilir. 300MHz transit frekansı, -40°C ~ 85°C işletme sıcaklık aralığı ve 40V VCE(BR) diyelectric değeri ile logaritmik detektörler, analog sinyal işleme ve precision amplification devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 5nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 1mA, 30V |
| Frequency - Transition | 300MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | 14-CERDIP |
| Transistor Type | 4 NPN (Quad) Matched Pairs |
| Vce Saturation (Max) @ Ib, Ic | 60mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
