Transistörler - Bipolar (BJT) - Diziler

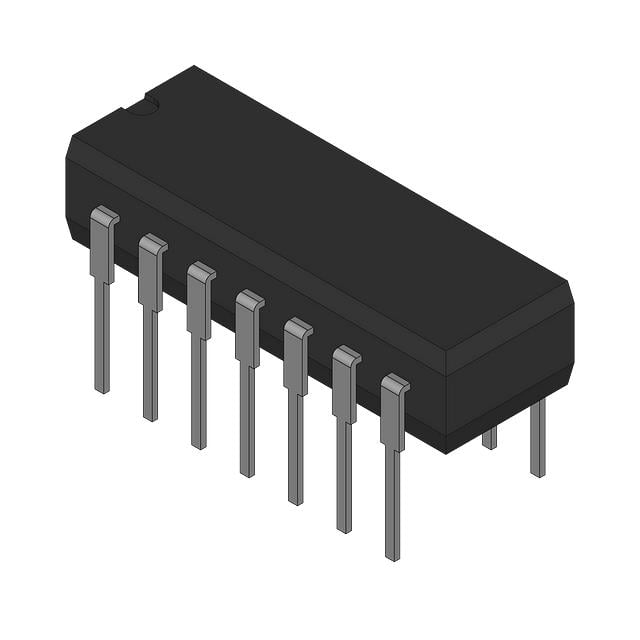

MAT04AY
MATCHED QUAD TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 14-CERDIP
- Seri / Aile Numarası
- MAT04
MAT04AY Hakkında
MAT04AY, Rochester Electronics tarafından üretilen matched quad transistor dizisidir. Dört adet NPN transistörden oluşan bu bileşen, eşleştirilmiş transistör çiftleri içerir ve hassas analog uygulamalarında kullanılır. 30mA maksimum kolektör akımı, 40V maksimum Collector-Emitter breakdown voltajı ve 300MHz transition frequency ile karakterizedir. 350mW maksimum güç derecelendirilmesi ve 85°C işletme sıcaklığında çalışan bu komponent, ses amplifikatörleri, diferansiyel çiftler, logaritmik amplifikatörler ve kesin analog sinyal işleme devreleri gibi uygulamalarda tercih edilir. Through-hole montaj tipi ile PCB'ye doğrudan yerleştirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 5nA |
| Frequency - Transition | 300MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 85°C |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | 14-CERDIP |
| Transistor Type | 4 NPN (Quad) Matched Pairs |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
