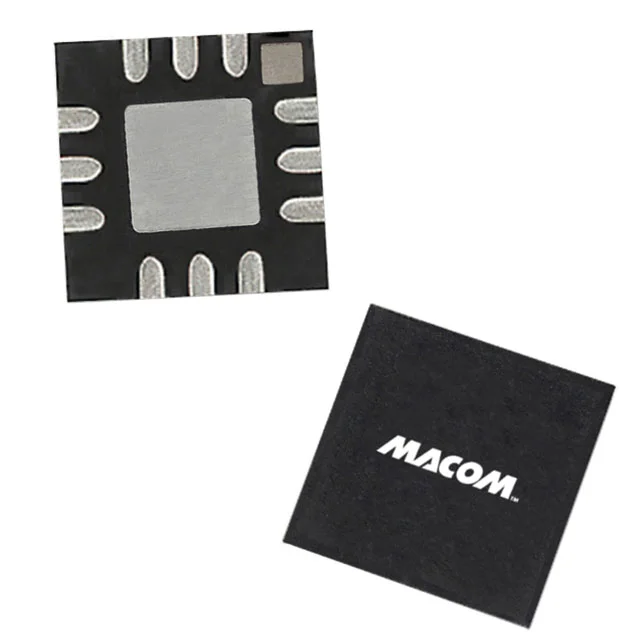

MADP-011104-TR0500
RF DIODE PIN 800V 12PQFN
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 12-TFQFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MADP-011104
MADP-011104-TR0500 Hakkında
MADP-011104-TR0500, MACOM Technology Solutions tarafından üretilen RF PIN diyotudur. Tek bir PIN diyot yapısına sahip bu komponent, yüksek frekanslı uygulamalarda sinyal anahtarlaması, attenuasyon ve AM modülasyonu işlevlerinde kullanılır. 800V maksimum ters voltaj kapasitesi ile endüstriyel ve askeri RF sistemlerinde güvenilir performans sağlar. 12-TFQFN (3x3mm) paket formatında sunulan komponent, 250mA maksimum akım taşıyabilir ve 175°C'ye kadar sıcaklıkta çalışır. 40V'de 0.45pF düşük kapasitans ve 10mA'de 2.2Ohm direnç değerleriyle hassas RF devrelerinde tercih edilir. Telekomünikasyon, radar, test ekipmanları ve RF switching uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.45pF @ 40V, 15MHz |
| Current - Max | 250 mA |
| Diode Type | PIN - Single |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 12-TFQFN Exposed Pad |
| Part Status | Active |
| Resistance @ If, F | 2.2Ohm @ 10mA, 3GHz |
| Supplier Device Package | 12-PQFN (3x3) |
| Voltage - Peak Reverse (Max) | 800V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
