RF Diyotlar

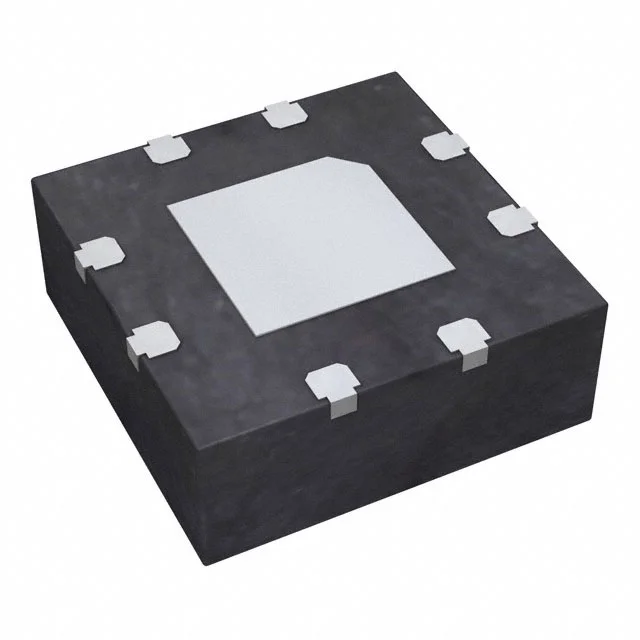

MADP-011048-TR3000
RF DIODE PIN 80V 4.7W 8HQFN
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 8-LQFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MADP-011048
MADP-011048-TR3000 Hakkında
MADP-011048-TR3000, MACOM tarafından üretilen RF PIN diyottur. Anti-parallel konfigürasyonda tasarlanan bu bileşen, 80V'a kadar reverse voltaj dayanımı ve 4.7W güç dağılım kapasitesi sunmaktadır. 3.75A maksimum akım seviyesinde çalışabilen diyot, 100MHz'de 4pF kapasitans ve 500mOhm direnç karakteristiğine sahiptir. 8-LQFN (4x4mm) SMD paketinde sunulan komponent, 175°C'ye kadar çalışma sıcaklığına toleranslıdır. RF anahtarlama, attenüasyon ve faz kaydırma uygulamalarında kullanılan bu diyot, yüksek frekans haberleşme sistemlerinde ve radar teknolojisinde yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4pF @ 0V, 100MHz |
| Current - Max | 3.75 A |
| Diode Type | PIN - Anti-Parallel |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 8-LQFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 4.7 W |
| Resistance @ If, F | 500mOhm @ 10mA, 100MHz |
| Supplier Device Package | 8-HQFN (4x4) |
| Voltage - Peak Reverse (Max) | 80V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
