Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

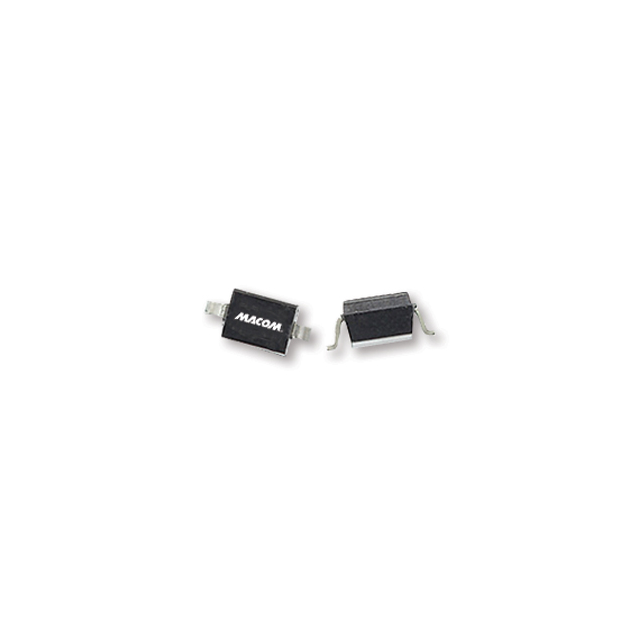

MA4ST1241-1141T
DIODE,VARACTOR,SI PLASTIC PB-FRE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- MA4ST1241
MA4ST1241-1141T Hakkında
MA4ST1241-1141T, MACOM tarafından üretilen silisyum varactor (değişken kapasitanslı) diyottur. Yüksek frekans uygulamaları için tasarlanmış bu bileşen, ters gerilim ile kontrolü sağlanabilen bir kapasitans elemanı olarak işlev görmektedir. 4V'ta 2.05pF nominal kapasitans değerine ve 3.46'lık kapasite oranına (C0.5/C4) sahiptir. SC-76/SOD-323 SMD paketinde sunulan komponent, frekans modülasyonu, PLL (Phase Locked Loop) devreleri, RF tuner uygulamaları ve impedans eşleştirme devrelerinde kullanılmaktadır. Maksimum 12V ters gerilim ile çalışabilir ve -55°C ile +125°C arasında stabil performans sunar. Yüksek Q faktörü ve düşük seri dirençle RF ve mikrodalga frekans kontrolü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.05pF @ 4V, 1MHz |
| Capacitance Ratio | 3.46 |
| Capacitance Ratio Condition | C0.5/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
