RF Diyotlar

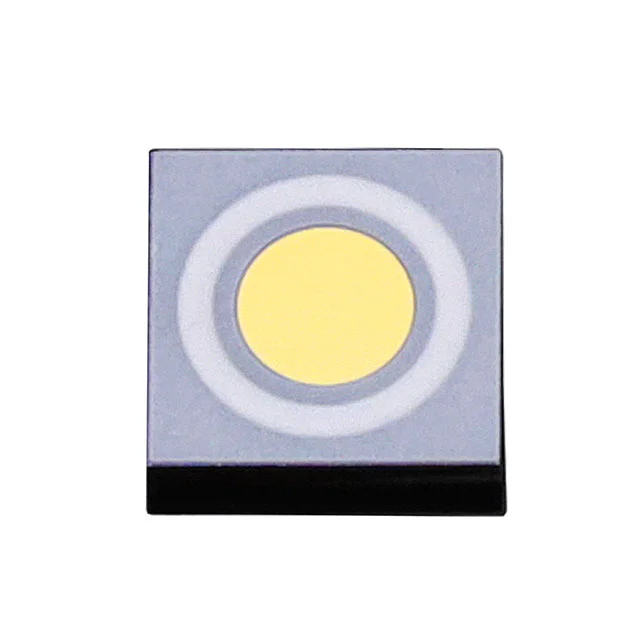

MA4PK3000-1252
DIODE,PIN,CHIP,CERAMIC,SI,ODS-12
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MA4PK3000
MA4PK3000-1252 Hakkında
MA4PK3000-1252, MACOM Technology Solutions tarafından üretilen PIN tipi silikon diyottur. Seramik paketli chip formunda sunulan bu RF diyotu, yüksek gerilim uygulamalarında düşük kapasitans ve kontrollü direnç değerleriyle çalışır. 3000V tepe ters gerilim dayanımı ve 17A maksimum akım kapasitesi ile güçlü RF anahtarlama ve atenuasyon uygulamalarında kullanılır. -65°C ile 175°C arasında çalışabilen bu bileşen, telekomünikasyon sistemleri, askeri radarlar, uydu haberleşme ekipmanları ve endüstriyel RF sistemlerinde yaygın olarak yer alır. 75W maksimum güç yayımı ve 250mΩ tipik direnç özellikleri ile kompakt devre tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.5pF @ 100V, 1MHz |
| Current - Max | 17 A |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Die |
| Part Status | Active |
| Power Dissipation (Max) | 75 W |
| Resistance @ If, F | 250mOhm @ 500mA, 4MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 3000V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
