RF Diyotlar

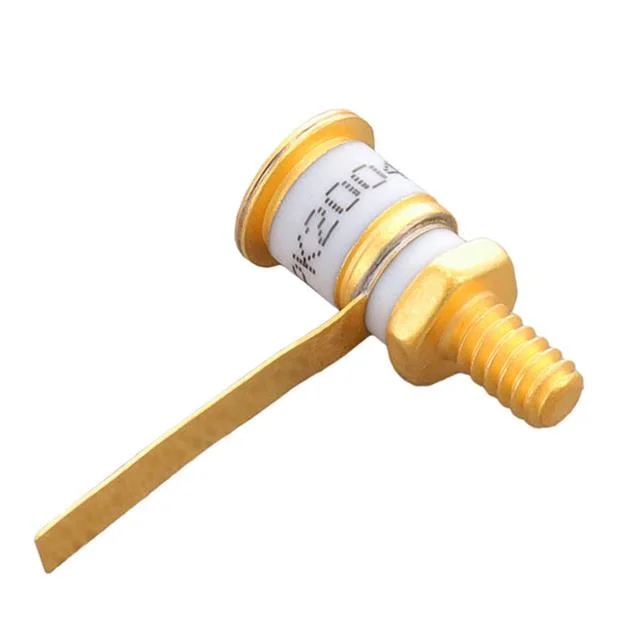

MA4PK2004
DIODE,PIN,CERAMIC_PKG,SI,ODS1038
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 1075
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MA4PK2004
MA4PK2004 Hakkında
MA4PK2004, MACOM tarafından üretilen silikon PIN diyottur. Seramik kasa (1075) içinde paketlenmiş olan bu bileşen, RF ve mikrodalga uygulamalarında anahtar, anahtarlama diyodu ve RF attenüatörü olarak kullanılır. 2000V maksimum ters gerilim dayanımı ve 25A akım kapasitesi ile yüksek güç uygulamalarında çalışabilir. -65°C ile 175°C arasında geniş çalışma sıcaklık aralığında stabil performans sunar. 200mOhm (500mA, 4MHz) düşük direnç karakteristiği, hızlı anahtarlama ve düşük kayıp uygulamaları için uygun kılar. 3.2pF kapasitans (100V, 1MHz) değeri ile RF devre tasarımında tahmin edilebilir davranış gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3.2pF @ 100V, 1MHz |
| Current - Max | 25 A |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 175°C (TA) |
| Package / Case | 1075 |
| Part Status | Active |
| Power Dissipation (Max) | 37.5 W |
| Resistance @ If, F | 200mOhm @ 500mA, 4MHz |
| Voltage - Peak Reverse (Max) | 2000V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
