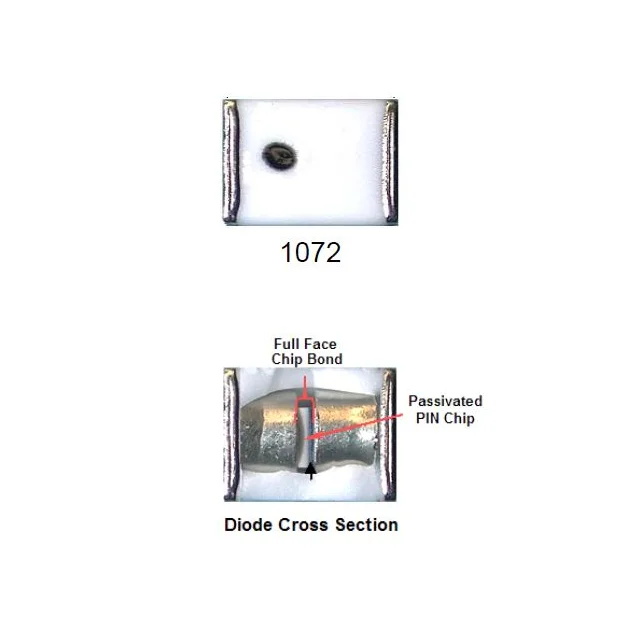

MA4P7464F-1072T
DIODE, PIN, MRI APPLICATION
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MA4P7464F
MA4P7464F-1072T Hakkında
MA4P7464F-1072T, MACOM Technology Solutions tarafından üretilen PIN diyottur. MRI (Manyetik Rezonans Görüntüleme) uygulamaları için tasarlanmıştır. PIN diyotlar, RF (radyofrekans) ve mikrodalga devrelerinde anahtarlama, atenuasyon ve modülasyon işlevlerinde yaygın olarak kullanılır. 400V maksimum ters gerilim, 250mA maksimum akım ve 7.5W güç tüketimi kapasitesi ile RF sistemlerinde anahtarlama elemanı olarak çalışır. 2-SMD paket türü ile yüksek yoğunluklu PCB tasarımlarında montaj imkanı sağlar. 0.8pF kapasitans (100V, 100MHz) ve 500mOhm direnç (100mA, 100MHz) özellikleri ile kontrol edilen RF işaretleme uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.8pF @ 100V, 100MHz |
| Current - Max | 250 mA |
| Diode Type | PIN - Single |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 2-SMD |
| Part Status | Active |
| Power Dissipation (Max) | 7.5 W |
| Resistance @ If, F | 500mOhm @ 100mA, 100MHz |
| Voltage - Peak Reverse (Max) | 400V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
