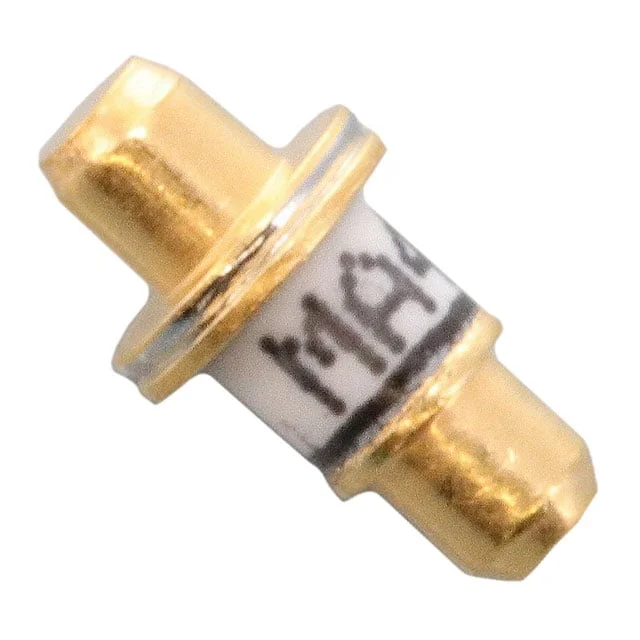

MA4P606-30
DIODE,PIN,CERAMIC_PKG,SI
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Stud
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MA4P606
MA4P606-30 Hakkında
MA4P606-30, MACOM tarafından üretilen tek kanallı PIN diyottur. Seramik paket içinde stud montajı ile sağlanan bu bileşen, RF ve mikrodalga uygulamalarında anahtarlama ve attenüasyon kontrolü için kullanılır. 1000V pik ters voltaj dayanımı ve 20W maksimum güç dağılımı ile yüksek güç uygulamalarına uygun tasarlanmıştır. Düşük kapasite (0.8pF @ 100V, 1MHz) ve kontrollü direnç karakteristiği (700mOhm @ 100mA, 100MHz), hassas RF devrelerinde çalışmaya uygundur. -65°C ile 175°C geniş işletme sıcaklık aralığında güvenilir performans sunar. Haberleşme sistemleri, radar, uydu ve endüstriyel RF kontrol devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.8pF @ 100V, 1MHz |
| Current - Max | 10 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 175°C (TA) |
| Package / Case | Stud |
| Part Status | Active |
| Power Dissipation (Max) | 20 W |
| Resistance @ If, F | 700mOhm @ 100mA, 100MHz |
| Voltage - Peak Reverse (Max) | 1000V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
