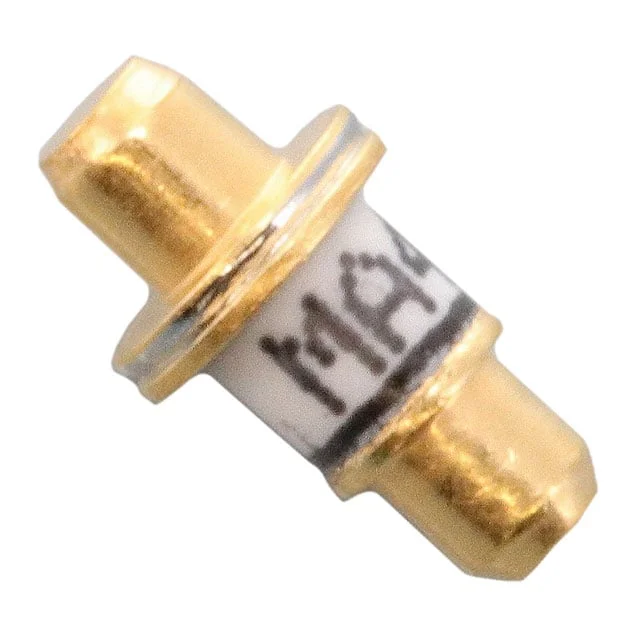

MA4P604-30
DIODE,PIN,CERAMIC_PKG,SI
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Stud
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MA4P604
MA4P604-30 Hakkında
MA4P604-30, MACOM Technology Solutions tarafından üretilen PIN tipi silicon diyottur. Ceramic stud paket içerisinde sunulan bu RF diyodu, 1000V peak reverse voltaj dayanımı ve 15W maksimum güç dağılımı kapasitesine sahiptir. 100V, 1MHz'de 0.5pF kapasitans ve 100mA, 100MHz'de 1Ohm direnç değerleriyle karakterize edilmiştir. -65°C ile 175°C arasında çalışma sıcaklığı aralığında kullanılabilir. RF switching, attenuation ve modulation uygulamalarında, yüksek frekans devrelerinde kullanım için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.5pF @ 100V, 1MHz |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Stud |
| Part Status | Active |
| Power Dissipation (Max) | 15 W |
| Resistance @ If, F | 1Ohm @ 100mA, 100MHz |
| Voltage - Peak Reverse (Max) | 1000V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
