RF Diyotlar
MA4P504-30
DIODE,PIN,CERAMIC_PKG,SI
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Stud
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MA4P504
MA4P504-30 Hakkında

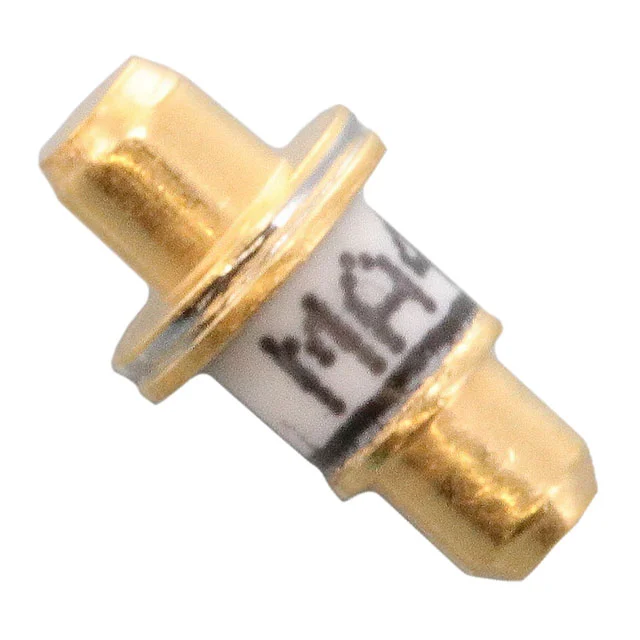

MA4P504-30, MACOM tarafından üretilen PIN tipi silikon diyottur. Seramik stud paketinde sunulan bu komponent, yüksek frekans RF uygulamalarında kullanılmaktadır. 500V pik ters gerilim yeteneği ile güç anahtarlama ve RF devrelerinde tercih edilir. -65°C ile 175°C arasında çalışabilir. 100mA'de 600mOhm direnci, 1MHz'de 0.4pF kapasitansi ile yüksek frekans performansı gösterir. Maksimum 7.5W güç yayınlayabilir. Telekomünikasyon, radar sistemleri ve endüstriyel RF uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.4pF @ 100V, 1MHz |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Stud |
| Part Status | Active |
| Power Dissipation (Max) | 7.5 W |
| Resistance @ If, F | 600mOhm @ 100mA, 100MHz |
| Voltage - Peak Reverse (Max) | 500V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
