MA4L78400A

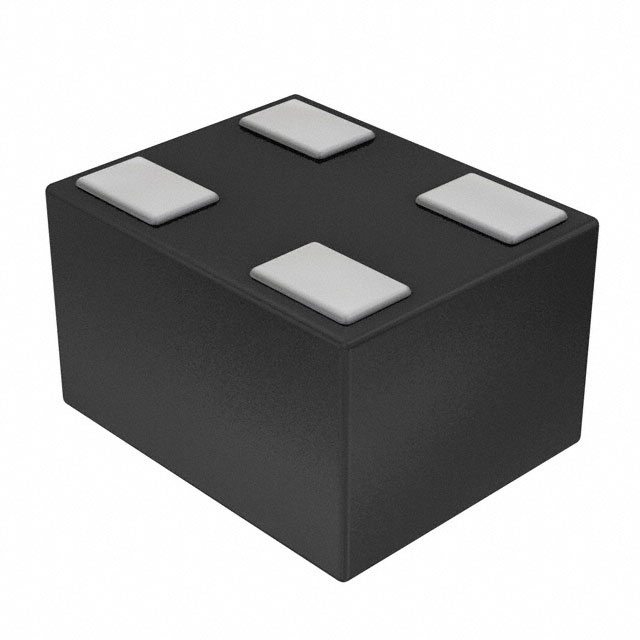

DIODE SCHOTTKY 30V 100MA ML4N1
- Üretici
- Panasonic
- Paket/Kılıf
- SC-103
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MA4L78400A
MA4L78400A Hakkında
MA4L78400A, Panasonic tarafından üretilen SC-103 SMD paketinde sunulan Schottky diyottur. 30V reverse voltaj ve 100mA rectified akım kapasitesine sahip bu bileşen, hızlı anahtarlama uygulamalarında tercih edilir. 2ns reverse recovery time ile düşük anahtarlama kayıpları sağlar. 550mV forward voltaj düşüşü ile enerji verimliliği gerektiren devreler, güç kaynakları, AC/DC adaptörler ve voltaj koruma uygulamalarında kullanılır. Maximum 125°C junction sıcaklığında çalışabilir. Güncel üretim dışında olup, mevcut stok uygulamalarda değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 20pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA (DC) |
| Current - Reverse Leakage @ Vr | 15 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 2 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | ML4-N1 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
