MA4L72800A

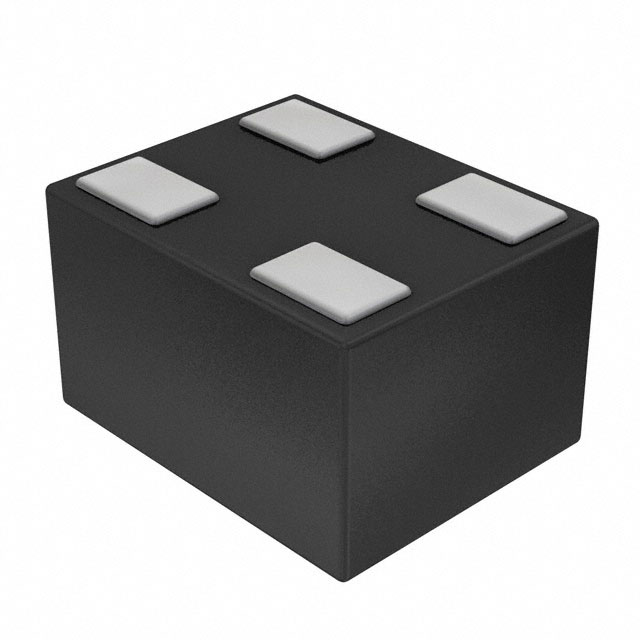

DIODE SCHOTTKY 30V 30MA LEADLESS
- Üretici
- Panasonic
- Paket/Kılıf
- SC-103
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MA4L72800A
MA4L72800A Hakkında
MA4L72800A, Panasonic tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V ters voltaj ve 30mA ortalama doğrultma akımı kapasitesiyle tasarlanmıştır. 1 ns'lik hızlı reverse recovery time (trr) sayesinde anahtarlama uygulamalarında ve yüksek frekanslı devrelerde etkin kullanım sağlar. 1pF civarındaki düşük kapasitans değeri ile RF ve mikrogbwave uygulamalarına da uygundur. SC-103 leadless yüzey montaj paketi ile kompakt PCB tasarımlarına entegrasyonu kolaylaştırır. Güç kaynakları, DC-DC dönüştürücüler, sinyal dedektörleri ve katılı koruması gereken kısa devre uygulamalarında yaygın olarak kullanılır. Bileşen artık üretilmemekle birlikte, stok ve yedek parça uygulamalarında referans alınabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 30mA (DC) |
| Current - Reverse Leakage @ Vr | 300 nA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 1 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | ML4-N1 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 30 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
