RF Diyotlar

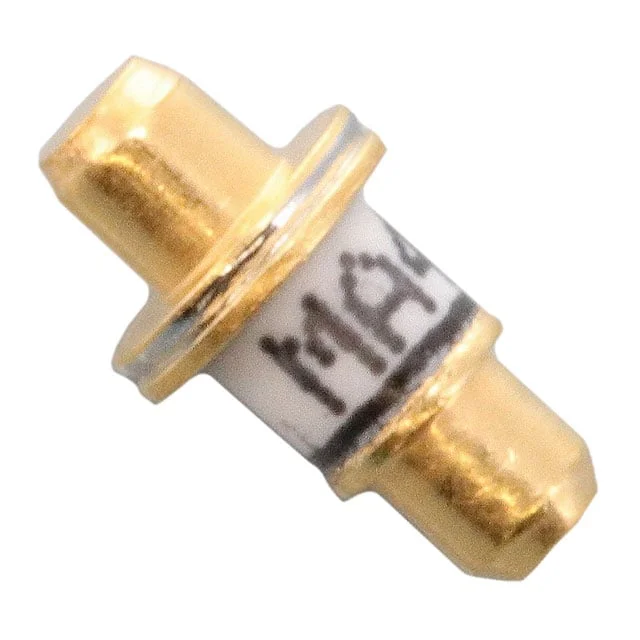

MA4L401-30
DIODE,PIN,CERAMIC_PKG,SI
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Stud
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MA4L401
MA4L401-30 Hakkında
MA4L401-30, MACOM Technology Solutions tarafından üretilen PIN tipi silikon RF diyotudur. Seramik paket içerisinde sunulan bu diyot, radyo frekans uygulamalarında anahtar ve atenuatör olarak kullanılır. 300V maksimum ters gerilim, 100mA maksimum akım kapasitesi ve 10W güç yayılımı yeteneğine sahiptir. 10mA'de 1.2Ohm işletme direnci ve 10V'de 0.22pF kapasitans değerleri ile yüksek frekanslı sinyal işlemedeki stabilite sağlar. -55°C ile 175°C çalışma sıcaklık aralığında güvenilir performans sunar. Haberleşme, radar ve ölçüm ekipmanlarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.22pF @ 10V, 1MHz |
| Current - Max | 100 mA |
| Diode Type | PIN - Single |
| Operating Temperature | 175°C (TJ) |
| Package / Case | Stud |
| Part Status | Active |
| Power Dissipation (Max) | 10 W |
| Resistance @ If, F | 1.2Ohm @ 10mA, 500MHz |
| Supplier Device Package | ODS-30 |
| Voltage - Peak Reverse (Max) | 300V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
