Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

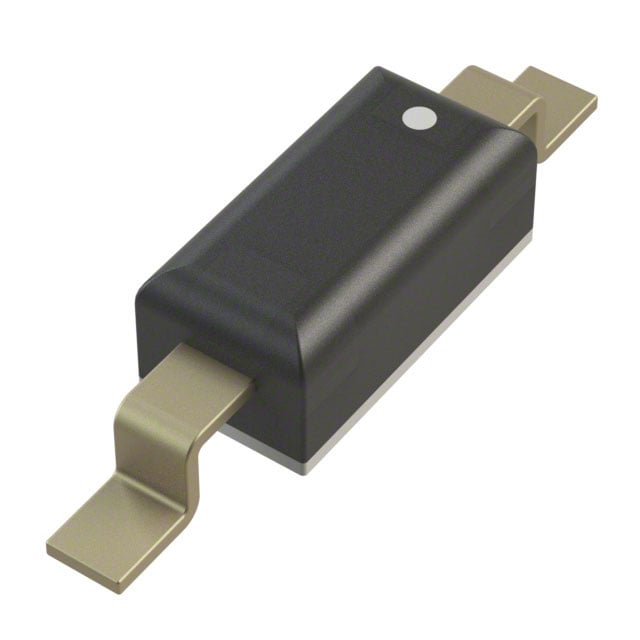

MA46H203-1088
DIODE,VARACTOR,CHIP,GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46H203
MA46H203-1088 Hakkında
MA46H203-1088, MACOM tarafından üretilen GaAs tabanlı tek varactor diyottur. Surface mount 2-SMD Gull Wing paketinde sunulan bu bileşen, 4V ters gerilimde 5.5pF kapasitansa ve 10:1 kapasitans oranına sahiptir. 1500 Q faktörü ile yüksek frekans uygulamalarında kullanılır. -65°C ile 125°C arasında çalışabilen bu varactor diyot, frekans ayarlama, VCO (Voltage Controlled Oscillator), PLL (Phase Locked Loop) devrelerinde ve RF/microwave uygulamalarında kullanılan tuning ve modülasyon elemanıdır. Maksimum 22V ters gerilim dayanımı vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5.5pF @ 4V, 1MHz |
| Capacitance Ratio | 10 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 125°C |
| Package / Case | 2-SMD, Gull Wing |
| Part Status | Active |
| Q @ Vr, F | 1500 @ 4V, 1MHz |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
