Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

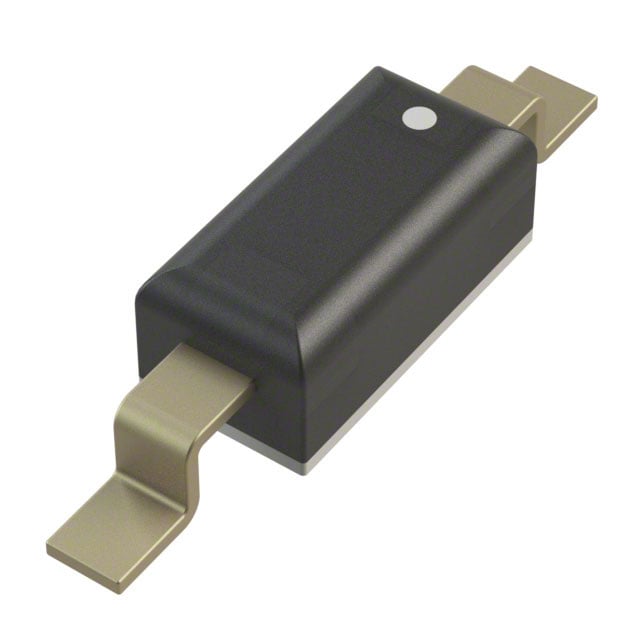

MA46H202-1088
GAAS HYABRUPT SL,ODS1088
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46H202
MA46H202-1088 Hakkında
MA46H202-1088, MACOM tarafından üretilen GaAs hyabrupt yapılı değişken kapasitanslı diyot (varicap/varaktör) bileşenidir. Surface mount 2-SMD gull wing paketinde sunulan bu diyot, ters gerilim kontrollü kapasitans değişimi sağlar. 4V'ta 3.3pF kapasitans değeri ve 5.6'lık kapasitans oranı ile hassas frekans ayarlama uygulamalarında kullanılır. 1MHz'de 2000 Q faktörü ile düşük kayıp karakteristiği gösterir. RF ve microwave devrelerinde, PLL (Phase Locked Loop) sistemlerinde, frekans sentezleyicilerde ve yüksek frekanslı ayarlı filtre tasarımlarında uygulanmaktadır. -65°C ile 125°C arasında çalışır ve maksimum 22V ters gerilim dayanımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3.3pF @ 4V, 1MHz |
| Capacitance Ratio | 5.6 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 125°C |
| Package / Case | 2-SMD, Gull Wing |
| Part Status | Active |
| Q @ Vr, F | 2000 @ 4V, 1MHz |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
