Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

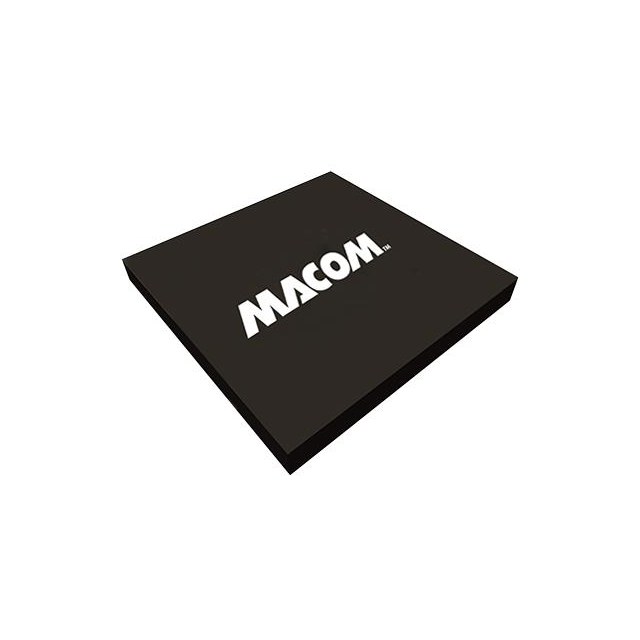

MA46H200-1056
DIODE,VARACTOR,1.25 GAMMA, GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46H200
MA46H200-1056 Hakkında
MA46H200-1056, MACOM Technology Solutions tarafından üretilen GaAs teknolojisine dayalı bir değişken kapasitanslı diyottur (varactor/varaktör). 4V ters gerilimde 0.7pF nominal kapasitansı ve 3:1 kapasitans oranı ile özelleştirilmiştir. 1500 Q değeri sayesinde düşük kayıplar sağlar. -65°C ile 150°C arasında çalışan bu diyot, maksimum 22V ters gerilim yönetebilir. Surface mount 2-SMD pakette sunulan bu komponent, frekans ayarlama, osilatör devreleri, filtre uygulamaları ve impedans eşleştirme gibi yüksek frekans devrelerde kullanılır. Aktif parça olarak üretim sürüyor ve endüstriyel uygulamalar ile geniş sıcaklık aralığını gerektiren sistemler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.7pF @ 4V, 1MHz |
| Capacitance Ratio | 3 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | 2-SMD |
| Part Status | Active |
| Q @ Vr, F | 1500 @ 4V, 1MHz |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
