Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

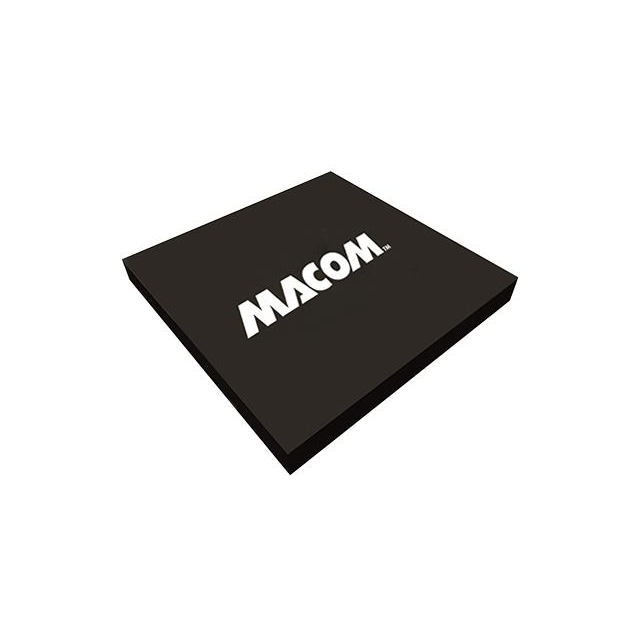

MA46H072-1056
DIODE, VARACTOR, GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46H072
MA46H072-1056 Hakkında
MA46H072-1056, MACOM tarafından üretilen yüksek Q faktörlü GaAs varactor diyottur. 3.3 pF kapasitans değeri ile 1 MHz'de çalışan bu bileşen, 7.5 kapasitans oranı (C0/C20) sunmaktadır. 20V maksimum ters gerilim toleransı ile frekans ayarlama, osilatör devreleri ve RF/mikrodalgası uygulamalarında kullanılır. 3000 Q faktörü sayesinde düşük kayıplı tuning uygulamalarına uygundur. -65°C ile 150°C arasında çalışabilen bileşen, SMD paketinde sunulmakta ve yüksek frekans sistemlerinde frekans modülasyonu ve VCO tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3.3pF @ 4V, 1MHz |
| Capacitance Ratio | 7.5 |
| Capacitance Ratio Condition | C0/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | 2-SMD |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 1MHz |
| Voltage - Peak Reverse (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
