Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

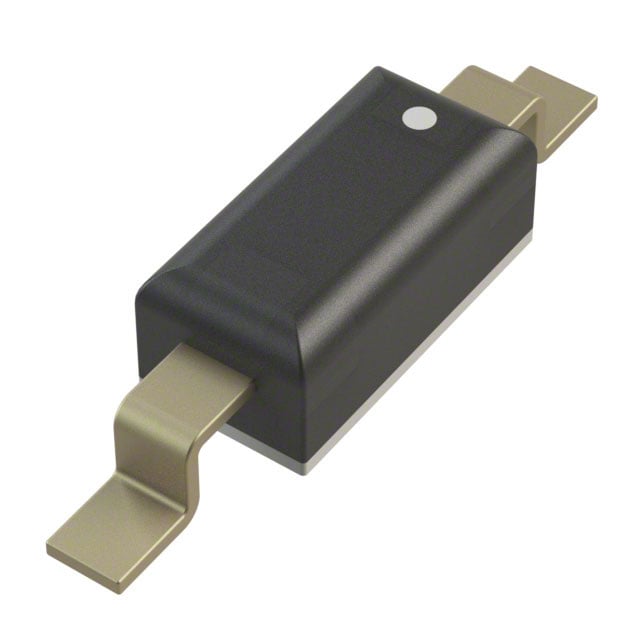

MA46H071-1088
DIODE,VARACTOR,ABRUPT,STRIPLINE,
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46H071
MA46H071-1088 Hakkında
MA46H071-1088, MACOM tarafından üretilen abrupt junction tipi varactor (değişken kapasitanslı) diyottur. 1.1pF kapasitans değeri 4V ters gerilimde ve 1MHz frekansında ölçülmüştür. 6.4 kapasitans oranı (C0/C20) sayesinde geniş ayarlama aralığı sağlar. Yüksek Q değeri (4500@4V, 1MHz) düşük kayıp ve iyi frekans selektivitesi gösterir. Stripline tasarımı ve SMD paketleme, yüksek frekanslı uygulamalar için optimize edilmiştir. 20V maksimum ters gerilim ile çalışır. -65°C ile 125°C arasında güvenilir performans sunar. VCO (voltage controlled oscillator), frekans ayarlama devreleri, FM modülasyon ve parametrik amplifikatörler gibi RF/microwave uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.1pF @ 4V, 1MHz |
| Capacitance Ratio | 6.4 |
| Capacitance Ratio Condition | C0/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 125°C |
| Package / Case | 2-SMD, Gull Wing |
| Part Status | Active |
| Q @ Vr, F | 4500 @ 4V, 1MHz |
| Voltage - Peak Reverse (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
