Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

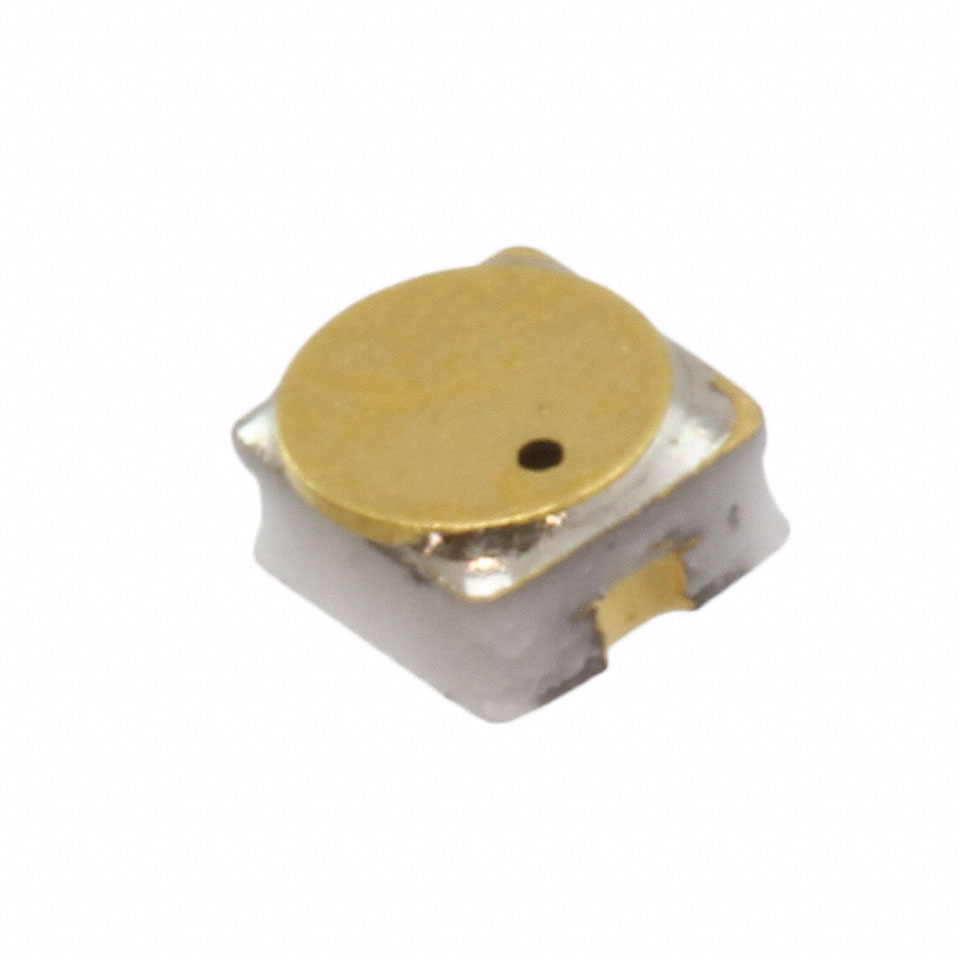

MA46H070-1056
DIODE VARACTOR .75 HYPER GAAS SL
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46H070
MA46H070-1056 Hakkında
MA46H070-1056, MACOM Technology Solutions tarafından üretilen Hyper GaAs teknolojisine dayalı bir single varactor diyottur. 0.7pF kapasitanslı bu bileşen, frekans ayarlanabilir RF ve mikrodalgalı uygulamalarda tuning devrelerinde kullanılır. 20V maksimum ters gerilimi ve 5.5'lik kapasitans oranı (C0/C20) ile geniş ayarlama aralığı sunar. 50MHz'de 4500 Q faktörü, düşük kayıp ve yüksek seçiciliğe sahip filtrelerin tasarlanmasını sağlar. Surface mount 2-SMD pakajında sunulan bileşen, -65°C ile 150°C arasında çalışabilir ve PLL frekans sentezleyiciler, VCO devreler ve adaptif filtre uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.7pF @ 4V, 1MHz |
| Capacitance Ratio | 5.5 |
| Capacitance Ratio Condition | C0/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 2-SMD |
| Part Status | Active |
| Q @ Vr, F | 4500 @ 4V, 50MHz |
| Voltage - Peak Reverse (Max) | 20 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
