Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

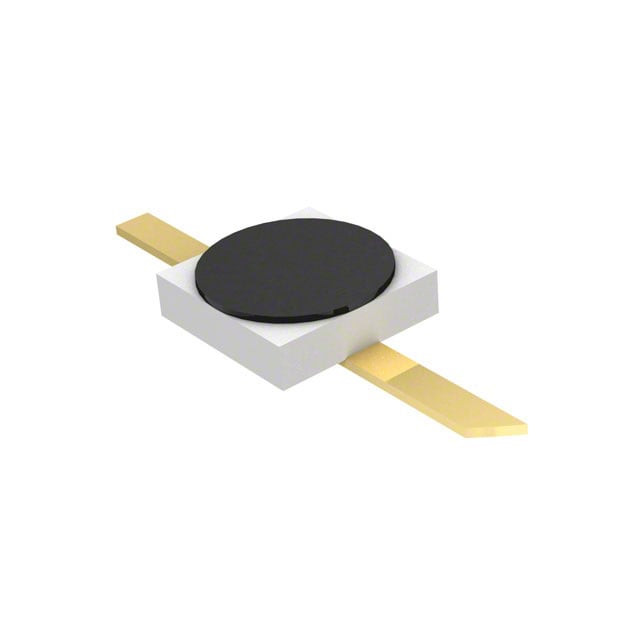

MA46603-276
DIODE,VARACTOR,ABRUPT,GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46603
MA46603-276 Hakkında
MA46603-276, MACOM Technology Solutions tarafından üretilen GaAs abrupt junction varicap (değişken kapasitanslı) diyottur. 4V'da 0.6pF kapasitansa ve 2.8 kapasitans oranına sahiptir. 50MHz'de Q değeri 6500'dür. -65°C ile 175°C arasında çalışabilir ve maksimum 30V ters gerilim dayanımı vardır. Surface mount, 2-SMD flat lead pakette sunulur. RF ve microwave frekans ayarlama, impedans eşleştirme ve voltaj kontrollü salınım uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.6pF @ 4V, 1MHz |
| Capacitance Ratio | 2.8 |
| Capacitance Ratio Condition | C0/C30 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Q @ Vr, F | 6500 @ 4V, 50MHz |
| Supplier Device Package | ODS-186 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
