Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

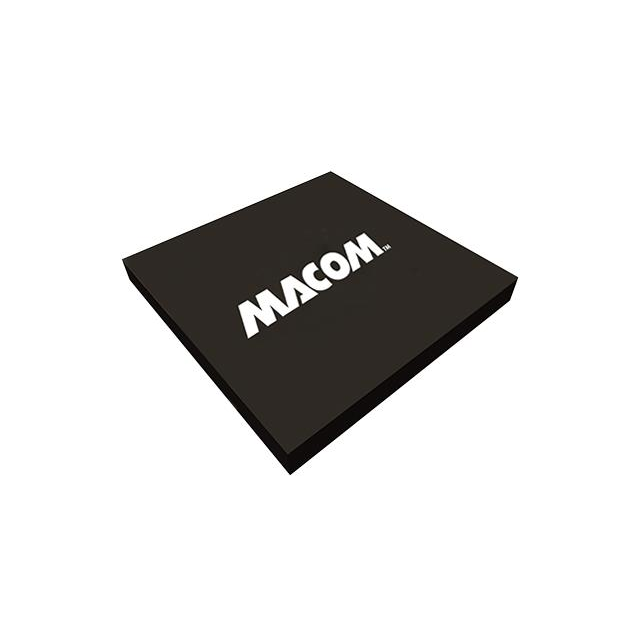

MA46603-134
DIODE,VARACTOR,CHIP,GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MA46603
MA46603-134 Hakkında
MA46603-134, MACOM Technology Solutions tarafından üretilen yüksek Q faktörlü GaAs varactor diyottur. Surface mount chip paketinde sunulan bu komponent, 4V'ta 0.6pF kapasitans değerine ve 2.8'lik kapasitans oranına sahiptir. 50MHz'te 6500 Q değeri ile düşük kayıp uygulamalarında kullanılmaya uygundur. -65°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Maksimum 30V ters gerilim dayanımı ile frekans ayarlama, tuner devreleri ve impedans eşitleme uygulamalarında tercih edilir. Die formunda sunulan MA46603-134, yüksek frekans RF ve microwave sistemlerde entegrasyon için optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.6pF @ 4V, 1MHz |
| Capacitance Ratio | 2.8 |
| Capacitance Ratio Condition | C0/C30 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 6500 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
