Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

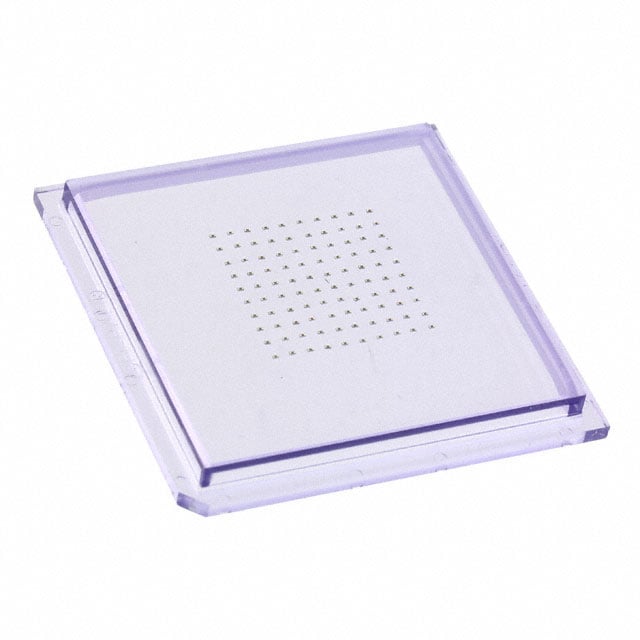

MA46600-134
DIODE, VARACTOR, CHIP, GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MA46600
MA46600-134 Hakkında
MA46600-134, MACOM tarafından üretilen GaAs tabanlı tek varicap (değişken kapasitanslı) diyottur. Surface mount die paketinde sunulan bu komponent, frekans kontrol uygulamalarında kapasitans değerini ters voltaja göre değiştirerek kullanılır. 4V ters voltajda 0.3pF kapasitans ve 1.9 kapasitans oranına (C0/C30) sahiptir. 50MHz'de 8000 Q değeri ile düşük kayıplı performans sunar. -65°C ile 175°C arasında çalışabilen komponent, 30V maksimum ters voltaj dayanımına sahiptir. Frekans sentezleyiciler, VCO (Voltage Controlled Oscillator), PLL devreler ve RF tuning uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.3pF @ 4V, 1MHz |
| Capacitance Ratio | 1.9 |
| Capacitance Ratio Condition | C0/C30 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 8000 @ 4V, 50MHz |
| Supplier Device Package | Die |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
