Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

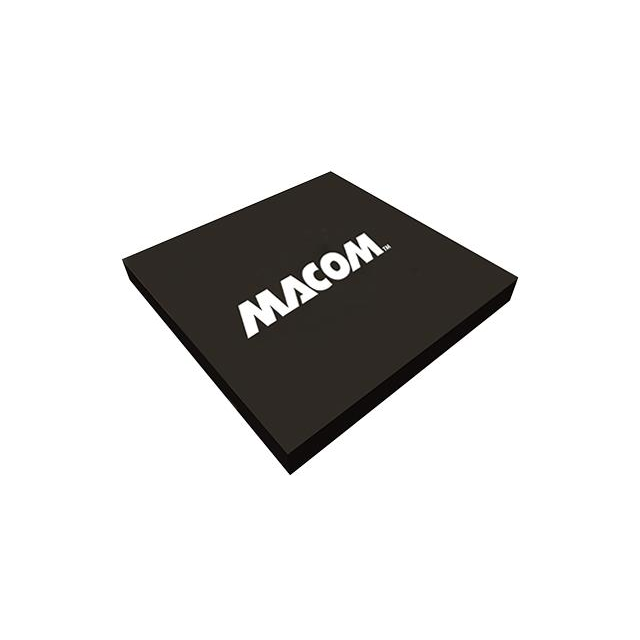

MA46580-1209
DIODE,VARACTOR,CHIP,GAAS,ODS1209
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MA46580
MA46580-1209 Hakkında
MA46580-1209, MACOM Technology Solutions tarafından üretilen yüksek Q değerine sahip GaAs varactor (değişken kapasitanslı) diyottur. Die paket formatında sunulan bu komponent, 4V'ta 0.5pF kapasitans ve 6.5'lik kapasitans oranı (C2/C12) sunmaktadır. 50MHz'de 3000 Q değeri ile frekans ayarlama, voltaj kontrollü osilatörler (VCO), faz kilitli döngüler (PLL) ve frekans sentezleyiciler gibi uygulamalarda kullanılmaktadır. 18V maksimum ters gerilim derecelendirmesi ve -65°C ile 150°C işletme sıcaklık aralığı geniş uygulamalar için esneklik sağlar. Surface mount uygulamalar için optimize edilmiş tasarımı sayesinde yüksek frekanslı RF ve mikrodalga devrelerinde entegrasyonu kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.5pF @ 4V, 1MHz |
| Capacitance Ratio | 6.5 |
| Capacitance Ratio Condition | C2/C12 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 50MHz |
| Supplier Device Package | Die |
| Voltage - Peak Reverse (Max) | 18 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
