Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

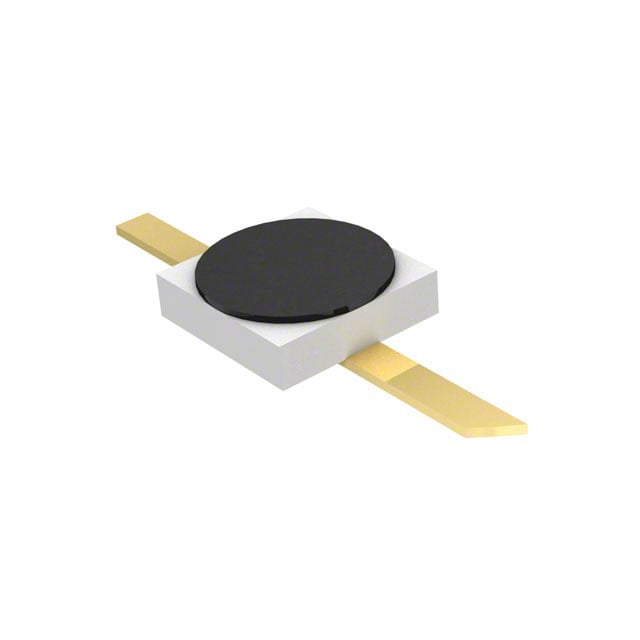

MA46483-186
DIODE,VARACTOR,HYPER,DUAL,STRIPL
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46483
MA46483-186 Hakkında
MA46483-186, MACOM Technology Solutions tarafından üretilen dual varactor diyottur. 6.8pF nominal kapasitansı ve 11.5 kapasitans oranı ile frekans kontrollü uygulamalarında kullanılmaktadır. Surface mount 2-SMD flat lead paketinde sunulan komponent, 4V ile 22V arasında reverse bias voltaj işleyebilir. -65°C ile 175°C geniş sıcaklık aralığında çalışabilen bu diyot, PLL sintetizörler, VCO devreleri ve frekans ayarlama uygulamalarında yaygın olarak tercih edilir. 50MHz'de 1500 Q değeri ile düşük kayıplı performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6.8pF @ 4V, 1MHz |
| Capacitance Ratio | 11.5 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Q @ Vr, F | 1500 @ 4V, 50MHz |
| Supplier Device Package | ODS-186 |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
