Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

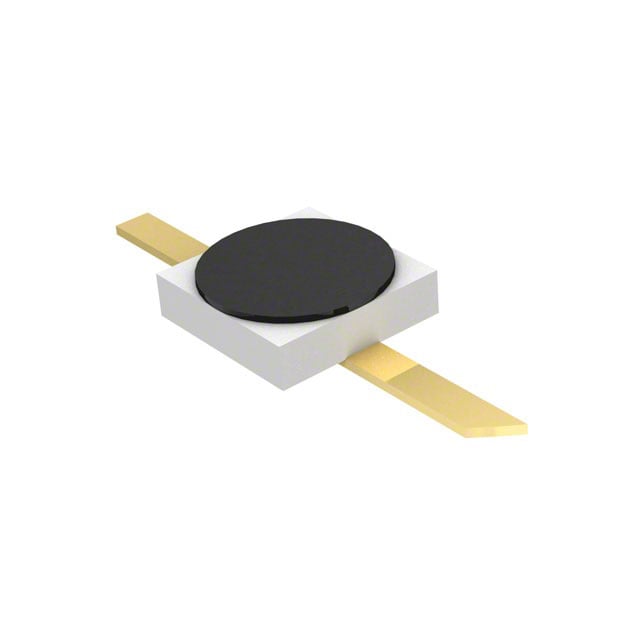

MA46477-186
DIODE,VARACTOR,HYPER,DUAL,STRIPL
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 2-SMD
- Seri / Aile Numarası
- MA46477
MA46477-186 Hakkında
MA46477-186, MACOM tarafından üretilen dual varactor diyottur. 2.2pF kapasitans değeri 4V ve 1MHz koşullarında ölçülmüştür. 8.7 oranında kapasitans ayarlama aralığına sahip olup, 50MHz frekansında Q değeri 3000'dir. Surface mount 2-SMD flat lead paketinde sunulan bu bileşen, -65°C ile 175°C sıcaklık aralığında çalışabilir. Maksimum 22V ters gerilim değerine dayanıklıdır. RF tuning, osilatör devreleri, frekans modülasyonu ve faz kontrol uygulamalarında kullanılır. Yüksek Q faktörü ve geniş kapasitans oranı ile frekans kontrol devrelerinde hassas ayarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.2pF @ 4V, 1MHz |
| Capacitance Ratio | 8.7 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 50MHz |
| Supplier Device Package | ODS-186 |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
