Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

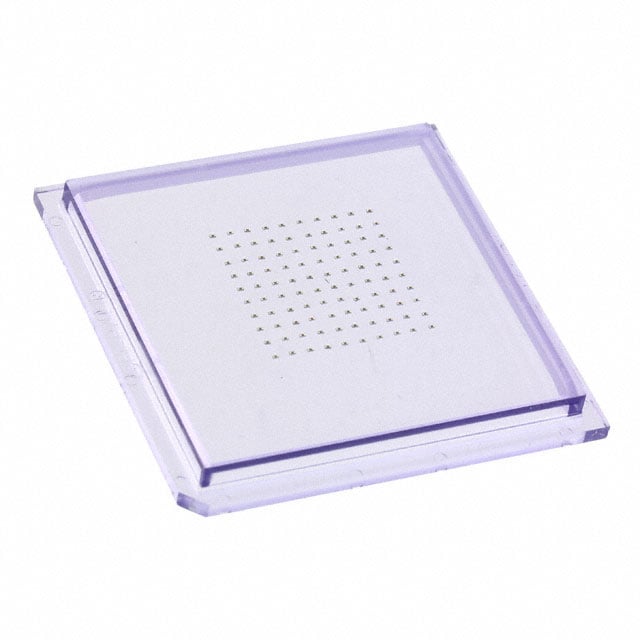

MA46474-134
DIODE,VARACTOR,GAAS CHIP
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MA46474
MA46474-134 Hakkında
MA46474-134, MACOM tarafından üretilen GaAs (Galyum Arsenik) tabanlı tek varaktör diyottur. Surface mount chip formunda sunulan bu bileşen, 4V'ta 1.5pF kapasitans değerine ve 7.4 kapasitans oranına (C2/C20) sahiptir. 22V maksimum ters gerginlik kapasitesi ile RF ve mikrodalga uygulamalarında frekans ayarlı devreler, osilatörler, PLL sistemleri ve impedans eşitleme uygulamalarında kullanılır. 50MHz'te 3000 Q faktörü ile düşük kayıp karakteristiği sağlar. -65°C ile 175°C arasında geniş çalışma sıcaklığı aralığında işletilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 4V, 1MHz |
| Capacitance Ratio | 7.4 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
