Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

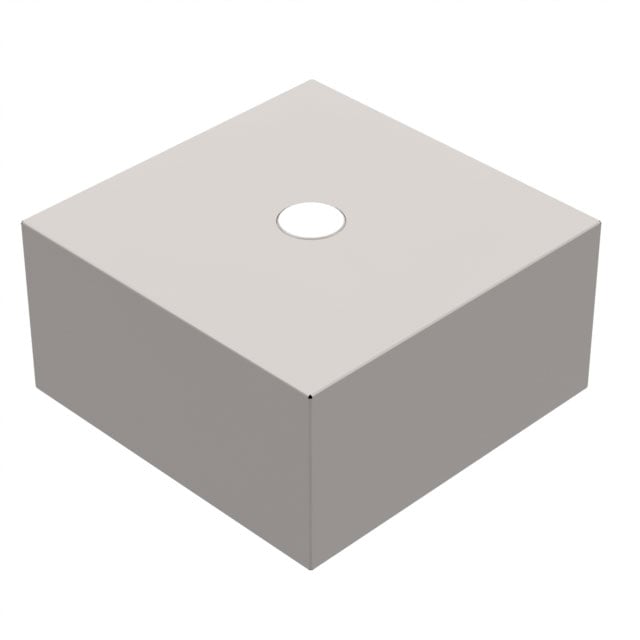

MA46473-134
DIODE,VARACTOR,GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MA46473
MA46473-134 Hakkında
MA46473-134, MACOM Technology Solutions tarafından üretilen GaAs tabanlı tek varactor diyottur. 1.2pF nominal kapasitansı (4V, 1MHz) ve 7.4 oranında kapasitans değişim oranı ile karakterizedir. 3000 Q faktörü (4V, 50MHz) ile yüksek frekans uygulamalarında düşük kayıp performansı sağlar. Die paketlemesi ile sunulan bileşen, -65°C ile 175°C arasında çalışmaya uyumludur. Maksimum 22V reverse voltajda güvenli çalışır. VCO (Voltage Controlled Oscillator), PLL (Phase Locked Loop), frekans sentezleyiciler ve tuning devreleri gibi analog RF/MW uygulamalarında kullanılır. Surface mount yapısı modern yüksek frekanslı endüstriyel tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.2pF @ 4V, 1MHz |
| Capacitance Ratio | 7.4 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
