Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

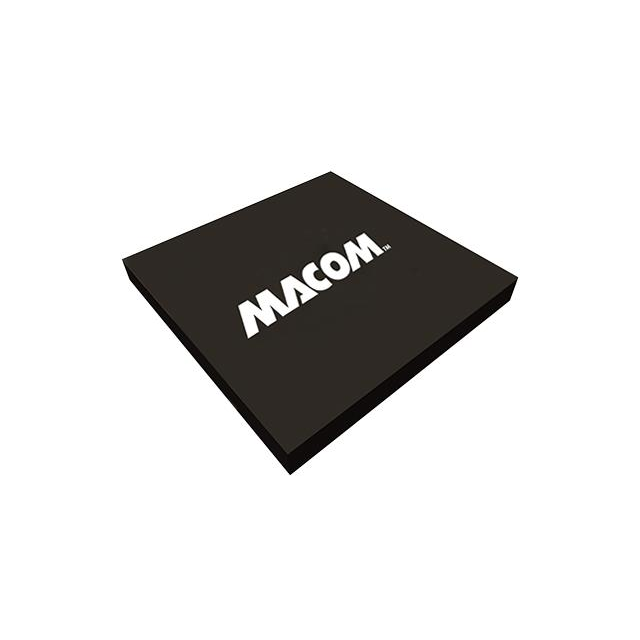

MA46471-134
DIODE,VARACTOR,CHIP,GAAS
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MA46471
MA46471-134 Hakkında
MA46471-134, MACOM tarafından üretilen GaAs tabanlı değişken kapasitanslı diyot (varicap/varaktör) olup, 4V'ta 0.7pF kapasitans değerine sahiptir. 5.6'lık kapasitans oranı (C2/C20) ile geniş ayarlama aralığına sahip bu bileşen, ters voltaja bağlı olarak kapasitansı değiştiren yapısıyla frekans kontrollü osilatörlerde, PLL devrelerinde, impedans eşitlemede ve filtre uygulamalarında kullanılır. 50MHz'te 4000'lik yüksek Q değeri düşük kayıp karakteristiği sağlar. -65°C ile 175°C arasında çalışabilen bileşen, 22V maksimum ters voltaj ile tasarlanmıştır. Die paket şeklinde sunulan bileşen yüzey montajı uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.7pF @ 4V, 1MHz |
| Capacitance Ratio | 5.6 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 4000 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
