Diyotlar - Doğrultucular - Tekil

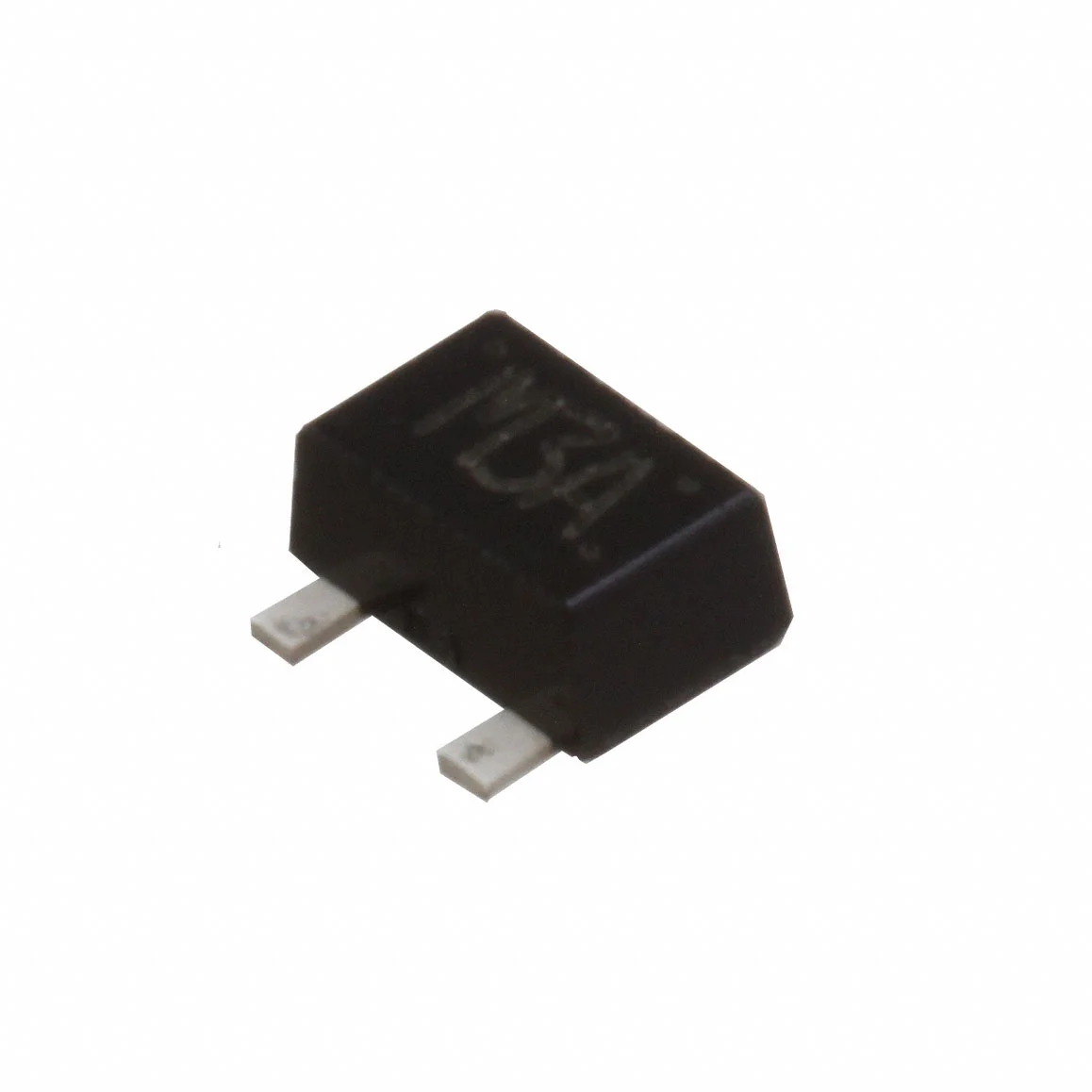

MA3X10000L
DIODE GEN PURP 200V 100MA SMINI3
- Üretici
- Panasonic
- Paket/Kılıf
- SC-85
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MA3X10000L
MA3X10000L Hakkında
MA3X10000L, Panasonic tarafından üretilen genel amaçlı bir doğrultucu diyottur. 200V ters voltaj ve 100mA ortalama doğrultulmuş akım kapasitesine sahip bu diyot, AC-DC dönüştürme uygulamalarında, güç kaynakları ve doğrultma devrelerinde kullanılır. Surface mount SMini3-F1 paketinde sunulan bileşen, 1mA @ 1V ters kaçak akımı ile düşük sızıntı karakteristiği gösterir. 60ns reverse recovery time ile hızlı anahtarlama işlemleri gerçekleştirebilir. Maksimum 150°C junction sıcaklığında çalışabilir ve 1.2V forward voltaj düşüşü ile kompakt güç devreleri tasarımına uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-85 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 60 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SMini3-F1 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
